giaothongthongminhMột tuyến cao tốc lắp 24 biển báo điện tử. Sau mùa mưa đầu tiên, năm biển "đứng hình" ở nội dung cũ, hai biển tắt hẳn, còn trung tâm điều hành không biết biển nào đang hiển thị gì vì kết nối rớt từng đợt. Kiểm tra tại chỗ: bảng LED vẫn sáng đều; thứ hỏng là bộ điều khiển trong tủ dưới chân cột — hơi ẩm đọng trên bo mạch, nguồn cháy sau một cú sét gần, thẻ nhớ đầy log.
Biển báo điện tử (VMS — variable message sign, còn gọi là biển báo thay đổi thông tin) là thiết bị ITS mà người đi đường nhìn thấy trực tiếp nhất, và cũng là thiết bị đặt ở nơi khắc nghiệt nhất: trên giá long môn hoặc cột cao, tủ điều khiển ở lề đường, không mái che, không điều hoà. Bài viết phân lớp hệ thống VMS, nêu những gì cần soi ở bảng LED theo chuẩn EN 12966, và dành phần lớn cho lớp ít được chú ý nhất — bộ điều khiển và máy tính tại chân cột — với thông số lấy từ tài liệu chính thức của SWARCO và Advantech tại thời điểm viết.
Hệ thống VMS gồm những lớp nào?
| Lớp | Thiết bị | Đặt ở đâu | Hỏng vì |
|---|---|---|---|
| Hiển thị | Bảng LED (module, nguồn LED, cảm biến ánh sáng, cửa bảo trì) | Trên giá long môn, cột cần vươn, cột đứng | Nước vào module, nguồn LED, LED già hoá khi chạy dòng cao |
| Điều khiển tại chỗ | Bộ điều khiển biển (sign controller) hoặc máy tính công nghiệp, nguồn, chống sét, switch/router | Tủ điện dưới chân cột, lề đường | Nhiệt và ẩm trong tủ, sét lan truyền, nguồn dao động, lưu trữ đầy |
| Truyền dẫn | Cáp quang, 4G/5G, đôi khi RS-485 nội bộ tuyến | Dọc tuyến | Đứt cáp thi công, sóng yếu, không có kênh dự phòng |
| Trung tâm | Phần mềm quản lý VMS, tích hợp ATMS | Trung tâm điều hành | Không giám sát được trạng thái thật của biển |
Khi chọn thiết bị, lớp hiển thị được soi kỹ vì đắt và dễ thấy; lớp điều khiển tại chỗ thường bị coi là "hộp điện" và giao cho nhà thầu tự lo, trong khi sự cố lại hay xảy ra ở đó nhiều hơn ở bảng LED.
Lớp hiển thị: đọc thông số bảng LED theo EN 12966
EN 12966 là chuẩn châu Âu cho biển báo thay đổi thông tin dùng LED, được nhiều dự án tại Việt Nam dẫn chiếu trong hồ sơ mời thầu. Chuẩn này chia đặc tính quang học thành các cấp: cấp độ chói (L — luminance), cấp góc chùm sáng (B — beam width), cấp tỷ lệ tương phản (R — luminance ratio) và cấp màu (C). Khi so hai biển, phải so cùng cấp; một biển "sáng hơn" nhưng góc chùm hẹp có thể không đọc được từ làn ngoài cùng.

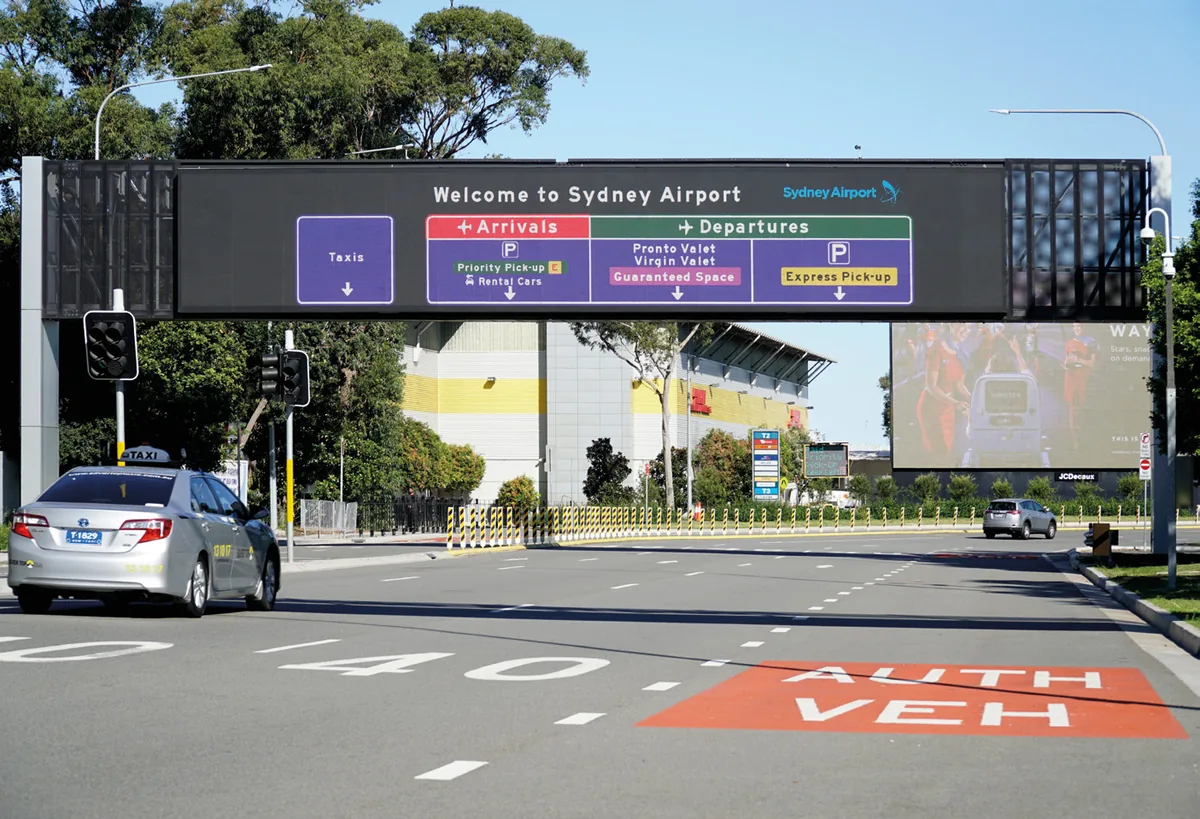

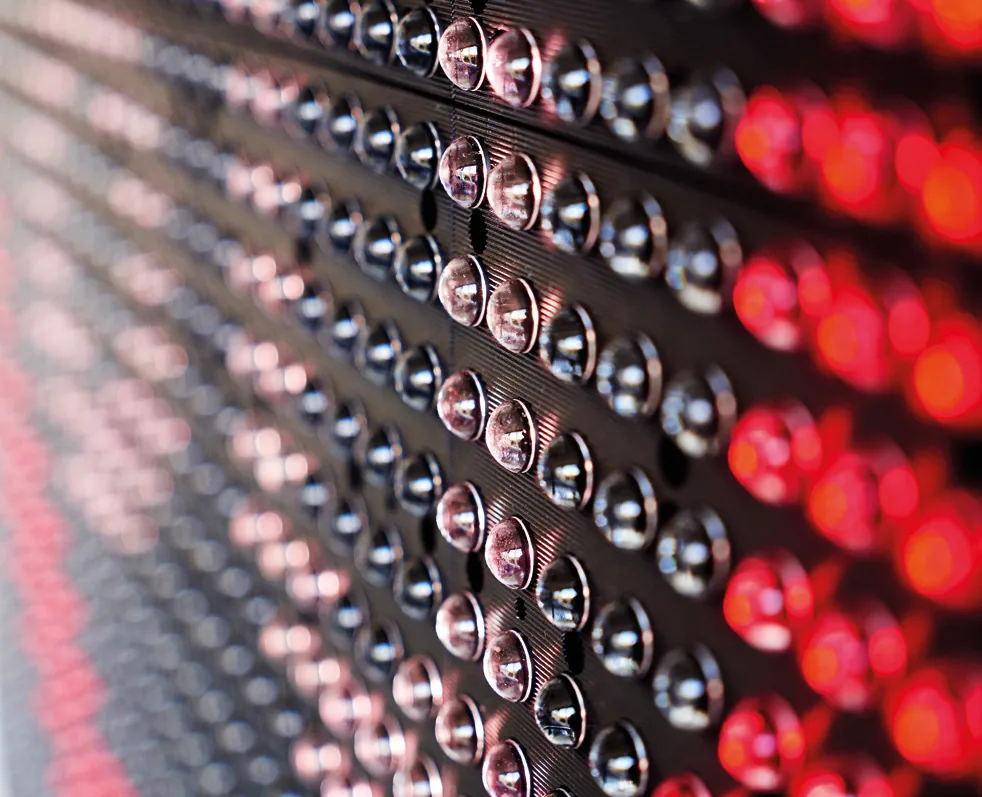

Tài liệu sản phẩm của SWARCO cho hai dòng biển của hãng nêu các con số để đối chiếu. Dòng PREMILUM (làm theo yêu cầu dự án): cấp bảo vệ IP45–IP65, dải nhiệt −40 °C đến +60 °C, bước điểm ảnh 12/16/20/25/30 mm, nguồn 110–230 VAC, 400 VAC hoặc 12–48 VDC, công suất tối đa 80 W/m² và điển hình 15 W/m², chứng nhận EN 12966:2014 + A1:2019. Dòng CUBILED (mô-đun tiêu chuẩn): khối 320 × 320 × 100 mm, bước điểm ảnh 20 mm, cùng dải nhiệt, nguồn và chuẩn. Hãng cũng nêu hệ thấu kính riêng cho từng điểm sáng giúp giảm dòng LED tới 95 % so với cách chạy thông thường, kéo dài tuổi thọ LED, tuổi thọ thiết kế 20 năm và tự giảm sáng ban đêm để không chói.
Ba điều rút ra khi đọc bất kỳ catalog VMS nào:
- Bước điểm ảnh theo khoảng cách đọc: 20–25 mm cho cao tốc (đọc từ 150–250 m), 12–16 mm cho đô thị và cổng bãi, sân bay.
- Công suất điển hình quan trọng hơn công suất tối đa: nó quyết định hoá đơn điện và kích cỡ nguồn, UPS; chênh giữa 15 và 80 W/m² là rất lớn với biển 6 × 1,8 m.
- Dải nhiệt và IP của bảng chỉ nói về bảng; tủ điều khiển ở chân cột là một môi trường khác và phải chọn thiết bị riêng.
Lớp điều khiển tại chỗ: bộ điều khiển biển làm gì?
Bộ điều khiển tại chân cột nhận nội dung từ trung tâm, đẩy ra bảng LED, đọc cảm biến ánh sáng để chỉnh độ sáng, kiểm tra từng module và từng điểm LED (pixel test), ghi log, và báo ngược về trung tâm tình trạng thật của biển. Khi mất kết nối, nó phải tự chạy kịch bản mặc định (ví dụ hiển thị thông điệp an toàn hoặc tắt) chứ không đứng hình ở nội dung cũ — chính là lỗi của tuyến cao tốc trong ví dụ mở đầu.
Về giao thức, phần lớn dự án dùng NTCIP 1203 (chuẩn Mỹ cho VMS) hoặc giao thức riêng của hãng biển; hồ sơ nên yêu cầu bộ điều khiển hỗ trợ ít nhất một giao thức mở để trung tâm quản lý được biển của nhiều hãng. Ở nhiều dự án, bộ điều khiển là một máy tính công nghiệp chạy phần mềm của nhà tích hợp, vì một máy tính vừa điều khiển biển vừa gom thêm camera, cảm biến thời tiết hay đếm xe tại cùng vị trí.
Máy tính điều khiển ở chân cột: tiêu chí
Tủ điện lề đường mùa hè có thể vượt 60 °C vào buổi trưa; mùa mưa hơi ẩm ngưng tụ khi nhiệt xuống đêm; sét đánh gần gây xung trên cả nguồn và cáp tín hiệu; điện lưới ở tuyến xa dao động mạnh. Máy tính chọn cho vị trí này cần:
- Dải nhiệt vận hành −40 °C đến 70 °C, không quạt, lưu trữ SSD công nghiệp chịu nhiệt.
- Cách ly cổng nối tiếp cho RS-485 nối bảng LED và cảm biến — cổng không cách ly là thứ cháy đầu tiên khi có sét.
- Nguồn DC dải rộng để chạy sau bộ đổi nguồn và UPS DC.
- Kết nối dự phòng: cáp quang là chính, 4G/5G là dự phòng; máy phải có khe module không dây.
- Watchdog phần cứng và TPM để tự khởi động lại khi treo và bảo vệ cấu hình.
- Cấp bảo vệ của chính máy nếu không có tủ kín: một số máy đạt IP68/IP69K lắp thẳng lên cột hoặc trong hộp hở, bỏ được tủ điều hoà.
Ví dụ: Advantech UNO-430 lắp ngoài trời không cần tủ kín
Theo datasheet của Advantech, UNO-430-E1A là máy điều khiển đạt IP69K và IP68 toàn thân, vỏ nhôm 200 × 200 × 68 mm, nặng 3 kg, có cửa trước để bảo trì và cáp đi qua các cổng gland: 2 gland M32 cho cáp Ethernet và 4 gland M12 cho cáp nối tiếp và nguồn. Bên trong là CPU Intel Atom E3950 4 nhân 1,6 GHz (tối đa 2 GHz), RAM 8 GB DDR3L, ổ M.2 2242 SATA, 2 cổng LAN Gigabit, 2 cổng RS-422/485 cách ly 2500 VDC và 1 cổng RS-232 console, khe M.2 cho Wi-Fi và khe M.2 cho LTE/5G kèm GPS, TPM 2.0 và watchdog lập trình được. Dải nhiệt vận hành −40 °C đến 70 °C, độ ẩm 10–95 % không ngưng tụ, chịu sốc 50 G theo IEC 60068-2-27 và rung 2 Grms theo IEC 60068-2-64, nguồn 10–36 VDC, tiêu thụ 21 W điển hình và 27 W tối đa, chứng nhận UL 60950-22 cho thiết bị lắp ngoài trời. Hãng có sẵn bộ nguồn phụ kiện đạt IP65 vào 90–305 VAC ra 24 VDC 100 W, chịu nhiệt −55 °C đến 70 °C.
Với biển VMS, cấu hình này khớp ở ba điểm: cổng RS-485 cách ly nối bảng LED và cảm biến ánh sáng, khe LTE/5G làm kênh dự phòng khi cáp quang đứt, và vỏ IP69K cho phép treo máy ngay trên cột hoặc trong hộp hở, giảm hẳn vấn đề nhiệt tủ. Hạn chế là không có DIO tích hợp — đọc cửa tủ, đèn báo hay điều khiển rơ-le phải qua module I/O RS-485 bên ngoài.
Khi cần nhiều cổng hơn
Vị trí gom thêm 2–4 camera, cảm biến thời tiết, đầu đếm xe thì cần máy nhiều cổng LAN có PoE, nhiều COM và DIO, đặt trong tủ kín có tản nhiệt. Nhóm máy này được điểm qua trong bài ứng dụng của máy tính kỹ thuật số trong hệ thống tín hiệu giao thông. Để so sánh các dòng máy không quạt của nhiều hãng theo dải nhiệt và số cổng cho tủ lề đường, nhóm máy tính công nghiệp không quạt trên ipc247.com xếp sẵn theo tiêu chí đó; danh mục chung về máy tính công nghiệp ở cùng site có thêm máy gắn trên phương tiện và panel PC cho trung tâm điều hành.
Thiết bị đặt trên phương tiện (biển mobile VMS trên xe bảo trì, xe cảnh báo) còn phải chịu chuẩn rung sốc và nguồn ắc quy của xe; bộ chuẩn này được giải thích trong bài EN 50155 và IEC 61373: chọn máy tính lắp trên tàu và trên xe.
Lớp truyền dẫn: một kênh chính, một kênh dự phòng
Cáp quang dọc tuyến là kênh chính vì băng thông và độ trễ ổn định; nhưng cáp quang đứt do thi công là sự cố thường gặp nhất trên tuyến mới. Kênh dự phòng 4G/5G qua router công nghiệp hoặc module trong máy điều khiển giữ được ít nhất lệnh đổi nội dung và báo trạng thái. Router tại cột cần chuyển kênh tự động, VPN về trung tâm, và cùng dải nhiệt với máy điều khiển; vai trò của router trong hệ thống biển hướng dẫn được trình bày trong bài ứng dụng bộ định tuyến công nghiệp cho màn hình hướng dẫn giao thông.
Lớp trung tâm: giám sát trạng thái thật, không chỉ gửi lệnh
Phần mềm trung tâm phải hiển thị được nội dung biển đang thật sự hiển thị (đọc ngược từ bộ điều khiển, không phải nội dung đã gửi), số module lỗi, độ sáng hiện tại, nhiệt độ bảng và tủ, trạng thái kênh truyền và thời điểm liên lạc gần nhất. Biển mất liên lạc quá ngưỡng thì tự động cảnh báo. Đây là phần nên yêu cầu demo trước khi ký, vì nó quyết định tuyến vận hành được với bao nhiêu người trực.
Câu hỏi thường gặp về biển báo điện tử VMS
Biển VMS có cần điều hoà trong tủ điều khiển không?
Không, nếu chọn thiết bị điều khiển có dải nhiệt đến 70 °C và tủ có che nắng, thông gió. Máy đạt IP68/IP69K như UNO-430 còn lắp được ngoài tủ. Điều hoà tủ là điểm hỏng thêm và tốn điện ở vị trí xa.
Nên dùng bộ điều khiển của hãng biển hay máy tính công nghiệp?
Bộ điều khiển của hãng biển đã tích hợp sẵn kiểm tra LED và cảm biến sáng. Máy tính công nghiệp có lợi khi cùng vị trí phải gom thêm camera, cảm biến, hoặc khi trung tâm muốn dùng một phần mềm cho biển của nhiều hãng qua NTCIP. Nhiều dự án dùng cả hai: bộ điều khiển của hãng lo bảng LED, máy tính lo phần gom và truyền.
EN 12966 có bắt buộc ở Việt Nam không?
Chuẩn này là chuẩn châu Âu, không tự động bắt buộc; hồ sơ dự án dẫn chiếu chuẩn nào thì thiết bị phải đáp ứng chuẩn đó. Yêu cầu chứng nhận EN 12966 giúp so sánh được biển của các hãng trên cùng thang cấp độ.
Biển đứng hình khi mất kết nối thì xử lý thế nào?
Đó là lỗi cấu hình bộ điều khiển: phải đặt kịch bản mặc định khi mất liên lạc quá ngưỡng (ví dụ 5 phút), và watchdog phần cứng để máy tự khởi động lại khi treo. Kiểm tra hai điểm này ngay khi nghiệm thu.
