giaothongthongminhXe qua trạm không dừng, barie mở kịp, tiền trừ đúng — ba việc đó phải hoàn thành trong dưới một giây, trong tủ thiết bị đặt giữa dải phân cách nóng 60 °C, dây nguồn dài, sét đánh mùa mưa. Trạm thu phí không dừng ETC vì thế không phải là "một đầu đọc thẻ cắm vào máy tính", mà là một chuỗi thiết bị công nghiệp được ghép chặt với nhau.
Bài viết mô tả từng khối thiết bị của một làn ETC, hai công nghệ nhận diện thẻ đang dùng trên thế giới (RFID thụ động và DSRC 5,8 GHz), vai trò của camera biển số và tiêu chí chọn máy tính làn. Thông số lấy từ tài liệu chính thức của Q-Free, Kapsch TrafficCom, GS1 và Advantech.
Một làn ETC gồm những gì?
Dù là trạm có barie hay thu phí đa làn tự do (MLFF, không barie), một làn đều có bốn khối:
- Đầu đọc thẻ trên xe: ăng-ten trên giàn đọc thẻ dán kính hoặc thiết bị OBU trên xe, xác định tài khoản trả phí.
- Camera nhận diện biển số (ANPR/ALPR): chụp biển trước và sau, đối chiếu với thẻ, làm bằng chứng và xử lý xe không có thẻ.
- Cảm biến phát hiện và phân loại xe: vòng từ, laser hoặc radar để biết xe đã vào làn, đếm trục, đo chiều cao, tách hai xe nối đuôi.
- Máy tính làn (lane controller): ghép ba nguồn dữ liệu trên thành một giao dịch, điều khiển barie, đèn, biển báo, rồi gửi về trung tâm.
Bài công nghệ ITS là gì đặt ETC trong bức tranh chung của giao thông thông minh; bài này chỉ đi vào phần thiết bị của làn.
Nhận diện thẻ: RFID thụ động hay DSRC 5,8 GHz?
Hai công nghệ cùng làm một việc nhưng khác về nguyên lý và giá:
| Tiêu chí | RFID thụ động UHF | DSRC 5,8 GHz (CEN DSRC) |
|---|---|---|
| Chuẩn | EPC UHF Gen2 của GS1, tương thích ISO/IEC 18000-63; dải 860–960 MHz | CEN DSRC, các kênh 5,7975 / 5,8025 / 5,8075 / 5,8125 GHz (theo RSE651) |
| Thẻ trên xe | Tem dán kính hoặc đèn, không pin, lấy năng lượng từ sóng đầu đọc | OBU có pin, có bộ nhớ và mã hoá, giao dịch hai chiều |
| Tốc độ xe | Tuỳ đầu đọc và vị trí thẻ | RSE651 ghi trên 200 km/h |
| Vùng đọc | Tuỳ ăng-ten; cần cấu hình tránh đọc nhầm làn bên | RSE651: vùng 3,5 × 6 m khi treo cao 6 m, góc 45°; công nghệ QPoint định vị OBU theo x/y |
| Bảo mật giao dịch | Phụ thuộc hệ thống phía sau | Phần cứng tính MAC tốc độ cao ngay trong đầu đọc |
| Chi phí thẻ | Thấp, phù hợp phủ hàng triệu xe | Cao hơn, phù hợp thu phí liên vùng, thu phí xe tải theo km |
Các trạm ETC tại Việt Nam đi theo hướng thứ nhất: tem RFID thụ động dán trên xe, camera biển số làm lớp đối chiếu. Châu Âu và nhiều nước dùng DSRC 5,8 GHz; Q-Free đã giao hơn 50 triệu thẻ và vừa ra mắt OBU1010 tại Intertraffic Amsterdam tháng 3/2026.
Đầu đọc treo giàn là thiết bị ngoài trời

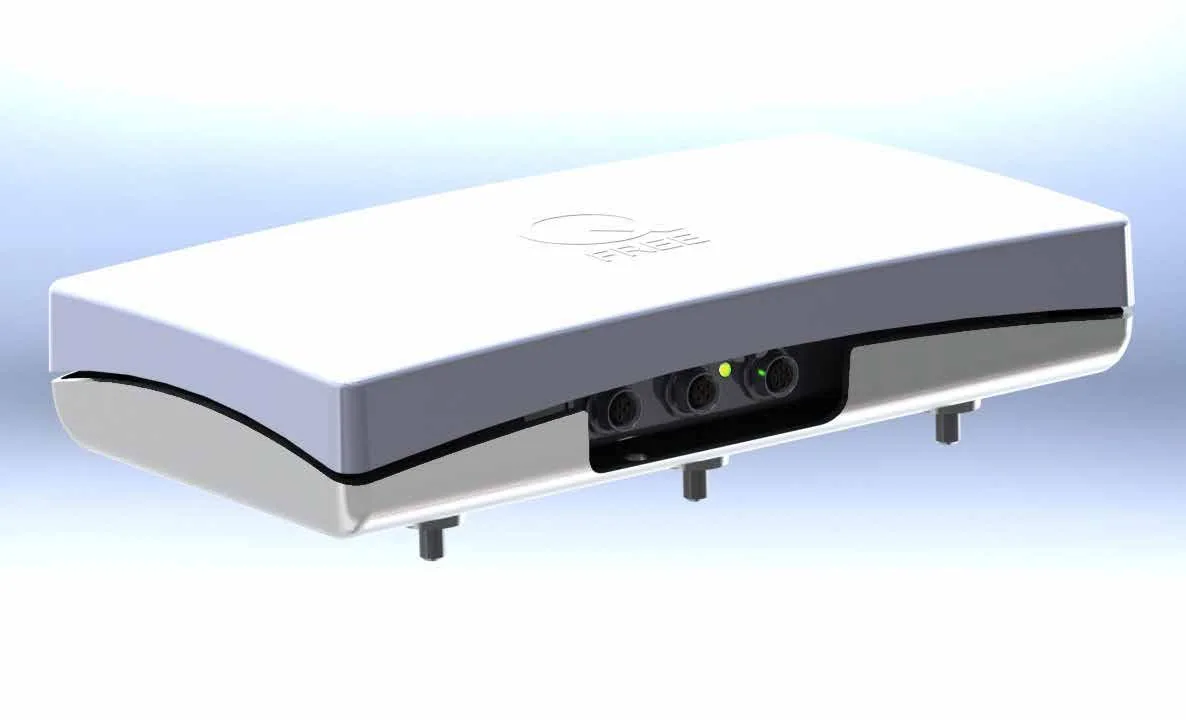

Đầu đọc gắn giàn phơi nắng mưa quanh năm. Datasheet RSE651 của Q-Free cho thấy một thiết bị như vậy phải có gì: vỏ IP65, nhiệt độ -33 đến 55 °C, không pin, không quạt, đầu nối M12 kín nước, cấp nguồn PoE theo IEEE 802.3at nên chỉ một sợi cáp mạng từ tủ lên giàn, tiêu thụ tối đa 12 W, công suất phát chỉnh bằng phần mềm tới 33 dBm EIRP để tránh nhiễu sang làn bên. Đầu đọc RFID cũng cần bộ tiêu chí tương tự khi so sánh nhà cung cấp.
Camera nhận diện biển số: lớp bảo hiểm của giao dịch
Thẻ có thể hỏng, dán sai vị trí hoặc xe chưa dán. Camera ANPR chụp biển số mọi xe qua làn và phần mềm đọc ký tự; hệ thống đối chiếu biển với tài khoản gắn thẻ, phát hiện thẻ dán nhầm xe, và mở đường xử lý xe không thẻ bằng biển số. Trong mô hình thu phí tự do đa làn của Kapsch, ANPR là phương pháp chính cho xe không có thẻ, còn nền tảng HoTCap ghép AI, "vân tay" xe, ANPR và hợp nhất nhiều lần qua trạm để tăng độ chính xác tính tiền.
Camera biển số ngoài trời cần đèn hồng ngoại riêng, chụp theo trigger từ cảm biến xe và nối về máy tính làn qua cáp mạng; máy tính làn vì thế phải có nhiều cổng LAN và đủ sức xử lý ảnh nếu phần mềm đọc biển chạy tại làn.
Máy tính làn: chỗ yếu tố "công nghiệp" quyết định
Nhiều đơn vị tích hợp từng dùng máy tính để bàn làm máy tính làn: chạy tốt trong phòng thử nghiệm, ra tủ giữa dải phân cách thì quạt hút bụi, nguồn 220 V chập chờn, mùa hè treo máy, barie không mở. Tủ ngoài trời không điều hoà, bên trong dễ vượt 55 °C. Máy tính làn do đó là máy tính công nghiệp không quạt, và Advantech có dòng thiết kế riêng:

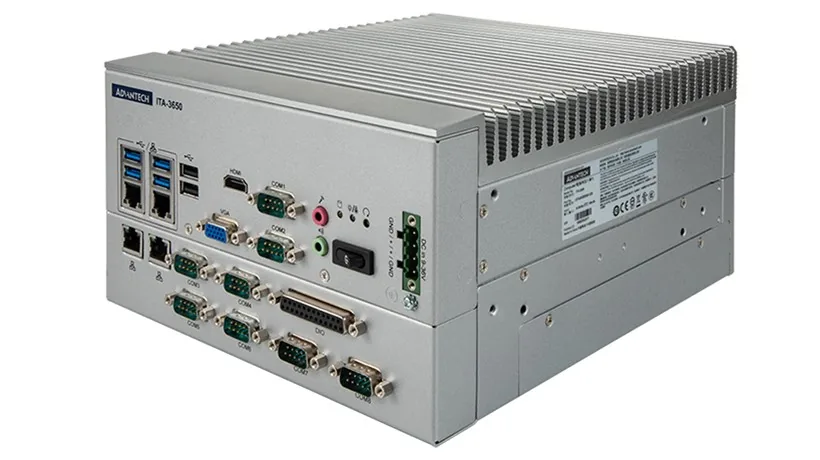

| Thông số | Advantech ITA-3650E | Advantech ITA-360 |
|---|---|---|
| Định vị của hãng | Fanless system cho ứng dụng ETC đường cao tốc | Fanless system cho quản lý giao thông (ETC, giám sát, đèn tín hiệu) |
| Bộ xử lý | Intel Core thế hệ 6/7 (chipset H110) | Intel Core i3/i5/i7/i9 thế hệ 12/13, RAM tới 64 GB DDR4 |
| Nhiệt độ làm việc | -25 đến 60 °C | -25 đến 60 °C với CPU 35 W (SSD công nghiệp, gió 0,7 m/s) |
| Nguồn vào | 9–36 VDC | 9–36 VDC |
| Mạng | 4 cổng Gigabit | 4 cổng 2,5 Gigabit (Intel I226) |
| Cổng nối tiếp và I/O | 8 COM, 6 USB, DIO 24 bit | 4 COM (2 cổng RS-232/422/485), 4 USB 3.2 |
| Mở rộng | 1 PCI + 1 PCIe x8 (hoặc 2 PCI), 2 khay 2,5", mSATA, tuỳ chọn NVRAM | Mini PCIe + SIM, M.2 B key cho SSD hoặc module 5G, 2 khay 2,5" |
| Hiển thị | VGA, HDMI | 2 HDMI, tới 3 màn độc lập |
Vì sao những con số này quan trọng với làn ETC: 8 cổng COM và DIO 24 bit cho barie, đèn làn, biển báo, vòng từ và đầu đọc RS-485 nối thẳng vào máy, bớt bộ chuyển đổi rời; nguồn 9–36 VDC chạy từ UPS DC của tủ, chịu sụt áp khi máy phát bật; 4 cổng LAN tách mạng camera, đầu đọc, thiết bị làn và đường về trung tâm; khe PCI/PCIe cho card I/O của nhà cung cấp phần mềm làn; không quạt, -25 đến 60 °C để sống trong tủ ngoài trời không điều hoà.
Trạm mới cần chạy phần mềm đọc biển số bằng AI tại làn thì ITA-360 với CPU thế hệ 12/13 và LAN 2,5 Gbit phù hợp hơn; trạm nâng cấp cần nhiều COM và khe PCI cho card cũ thì ITA-3650E hợp lý. Các bài hệ thống giao thông thông minh với thiết bị Advantech và ứng dụng PLC điều khiển đèn giao thông giới thiệu các thiết bị lân cận trong cùng tủ.
Những điểm thường bị bỏ sót khi thiết kế làn
- Chống sét: cáp từ giàn xuống tủ là đường dẫn sét; dùng PoE có bảo vệ, cách ly cổng mạng, tiếp địa riêng cho giàn.
- Đường truyền dự phòng: cáp quang về trung tâm cộng 4G/5G — ITA-360 có khe SIM và M.2 cho module 5G, hoặc dùng bộ định tuyến công nghiệp riêng.
- Lưu giao dịch tại làn khi mất kết nối trung tâm: SSD công nghiệp và tuỳ chọn NVRAM; máy tính làn có watchdog tự khởi động lại khi phần mềm treo.
Câu hỏi thường gặp về thiết bị trạm ETC
RFID hay DSRC tốt hơn cho thu phí không dừng?
Không có câu trả lời chung. RFID thụ động rẻ và dễ phủ toàn bộ xe; DSRC 5,8 GHz cho giao dịch hai chiều, có mã hoá và định vị OBU chính xác, phù hợp thu phí liên vùng. Mạng ETC Việt Nam đã chọn RFID nên thiết bị làn phải tương thích với thẻ đang lưu hành.
Có bắt buộc phải có camera biển số không?
Về kỹ thuật, có: camera là lớp đối chiếu khi thẻ hỏng, dán sai xe hoặc xe chưa có thẻ, và là bằng chứng khi khiếu nại. Kapsch và Q-Free đều đặt ANPR/ALPR là thành phần chính bên cạnh đầu đọc thẻ.
Máy tính làn có cần chạy Windows không?
Tuỳ phần mềm của nhà tích hợp. ITA-360 hỗ trợ Windows 10/11 và Linux Ubuntu, Fedora theo datasheet Advantech; điều quan trọng hơn là đủ cổng COM, DIO, LAN và dải nhiệt cho tủ ngoài trời.
