giaothongthongminhBến xe khách tỉnh lắp mười màn hình báo giờ xuất bến. Sáu tháng sau, ba màn ngoài sảnh chờ không đọc được vào buổi trưa vì chói, hai máy phát nội dung đặt trong hộp tôn trên cột tự tắt vào giờ nắng gắt, và mỗi lần mất điện chớp thì cả hệ thống hiện màn hình khởi động Windows trước mặt hành khách. Phần mềm vẫn nguyên vẹn. Cái hỏng là những chiếc máy tính và màn hình chọn theo giá, không theo chỗ chúng được đặt.
Hệ thống thông tin hành khách (Passenger Information System — PIS) ở nhà ga, bến xe, bến tàu là một chuỗi thiết bị đặt ở nhiều môi trường rất khác nhau: phòng máy có điều hoà, sảnh chờ có mái, sân ga hở, cột đèn ngoài trời. Bài viết phân lớp hệ thống đó và nêu thông số cần soi cho từng vị trí, dựa trên tài liệu kỹ thuật chính thức của Advantech tại thời điểm viết.
PIS gồm những lớp nào?
| Lớp | Việc phải làm | Thiết bị | Nơi đặt điển hình |
|---|---|---|---|
| Nguồn dữ liệu | Lịch chạy, vị trí phương tiện, thay đổi giờ, thông báo khẩn | Máy chủ điều độ, cổng dữ liệu | Phòng máy trung tâm |
| Điều phối nội dung | Ghép dữ liệu thành bố cục hiển thị, phân lịch cho từng màn | Máy chủ quản lý nội dung | Phòng máy nhà ga |
| Phát nội dung | Giải mã video, xuất hình ra một hoặc nhiều màn | Máy phát nội dung (signage player) | Sau lưng màn hình, tủ kỹ thuật trong nhà |
| Điều khiển tại chỗ | Gom cảm biến, loa, bảng LED ngoài trời, kết nối mạng | Bộ điều khiển công nghiệp ray DIN | Tủ ngoài trời, cột, sân ga |
| Hiển thị và âm thanh | Đưa thông tin tới hành khách | Màn hình, bảng LED, loa | Sảnh, sân ga, cửa ra |
Sai lầm phổ biến nhất là dùng cùng một loại thiết bị cho cả năm lớp, vì trên bản vẽ chúng đều là "máy tính". Trên thực địa, khoảng cách giữa phòng máy có điều hoà và tủ điện ngoài sân ga có thể là 35 °C chênh lệch.
Máy phát nội dung: mạnh về đồ hoạ, yếu về môi trường
Máy phát nội dung sinh ra để giải mã video và đẩy ra nhiều màn hình cùng lúc. Lấy Advantech DS-580 làm ví dụ, theo datasheet (bản cập nhật 4/7/2024):
- CPU Intel Atom E3950, đồ hoạ NVIDIA GeForce GT 1030 với 2 GB GDDR5 cho hai cổng HDMI đầu, hai cổng còn lại dùng Intel HD Graphics 505.
- Bốn cổng HDMI, xuất tối đa bốn màn đồng thời; HDMI 2.0 đạt 3840 × 2160 ở 60 Hz, HDMI 1.4 đạt 3840 × 2160 ở 30 Hz.
- Giải mã H.264, H.265/HEVC, VP8, VP9, WMV9, MJPEG.
- Hai cổng Gigabit LAN (Intel I211-AT và Realtek 8111G), một cổng RS-232, nguồn vào 19 VDC, tiêu thụ 19 W khi rảnh và 27 W khi đầy tải.
- Kích thước 220 × 40 × 150 mm, nặng 1,7 kg, bộ gá treo sau màn LCD.
- Nhiệt độ làm việc 0 ~ 40 °C với ổ cứng cơ, 0 ~ 50 °C với SSD, và cả hai mức đều yêu cầu luồng gió 0,7 m/s.
Dòng cuối là dòng quyết định. Máy này treo sau màn hình trong sảnh có mái, có gió, thì tốt. Nhét vào hộp tôn kín trên cột giữa nắng thì nhiệt trong hộp vượt 50 °C rất nhanh và máy tự tắt — đúng hiện tượng mà nhiều bến xe gặp vào buổi trưa. Ngoài trời cần một lớp thiết bị khác.
Bộ điều khiển ngoài trời: đọc thông số theo môi trường
Advantech ITA-260, theo datasheet (bản cập nhật 6/5/2024), là máy không quạt lắp ray DIN cho ứng dụng ven đường và ven đường ray. Các thông số đáng chú ý với PIS ngoài trời:
| Hạng mục | Thông số ITA-260 | Ý nghĩa tại hiện trường |
|---|---|---|
| Nhiệt độ làm việc | −40 ~ 60 °C với i7-1185GRE hoặc i3-1115GRE; −20 ~ 60 °C với các CPU còn lại | Chịu được tủ ngoài trời; chú ý mã CPU quyết định dải nhiệt |
| Làm mát | Không quạt | Không hút bụi, không có bộ phận quay để hỏng |
| Nguồn vào | DC 9–48 V, đầu Phoenix 4 chân có khoá | Chịu dao động nguồn; đầu có khoá không rơi khi rung |
| Mạng | 4 × RJ-45 và 2 × SFP, 100/1000/2500 Mbps | SFP đi cáp quang ra xa, tránh sét lan theo cáp đồng |
| Chống xung | Chống sét lan truyền trên LAN ±2 kV | Bắt buộc với thiết bị ngoài trời ở Việt Nam |
| Đồng bộ thời gian | Hỗ trợ TSN trên 2 cổng RJ-45 | Cần khi nhiều bảng phải đổi nội dung cùng lúc |
| Chuẩn | EN 50121-4 (EMC thiết bị cố định đường sắt), CE/FCC Class B, CCC | Điều kiện dự thầu của nhiều dự án đường sắt |
| Kích thước | 70 × 150 × 120 mm hoặc 100 × 150 × 120 mm | Lọt tủ điện nhỏ trên cột |
So sánh nhanh: DS-580 mạnh về đồ hoạ nhưng chỉ sống trong nhà; ITA-260 yếu hơn về xuất hình nhiều màn nhưng sống được ngoài trời và chịu được sét lan truyền. Một hệ PIS đúng dùng cả hai, mỗi loại ở đúng chỗ, chứ không chọn một loại cho toàn dự án.
Máy trong phòng thiết bị: dự phòng nguồn và ổ lưu trữ

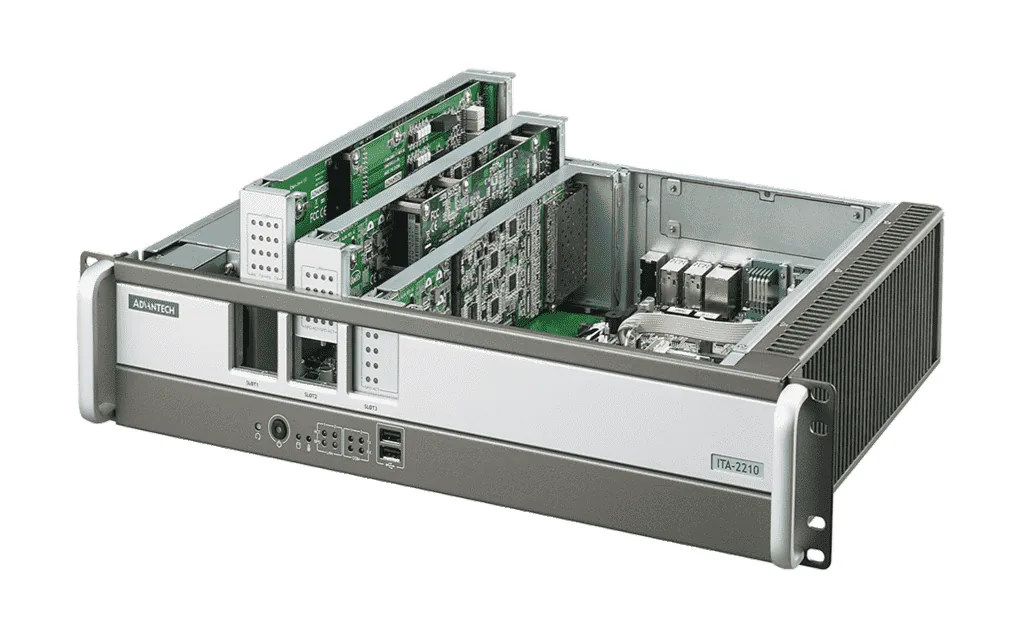

Ở phòng thiết bị nhà ga, thiết bị được lắp tủ rack và bài toán đổi sang độ sẵn sàng. Advantech ITA-2231, theo datasheet (bản cập nhật 6/1/2021):
- CPU Intel Core i7-6822EQ bốn nhân 2,0/2,8 GHz, chipset QM170, 16 GB DDR4 hàn sẵn, nâng tới 32 GB qua SO-DIMM.
- Thân 2U không quạt, kích thước 427 × 88 × 325 mm (482,6 mm kể cả tai gá 19 inch).
- Ba khe mô-đun ITA-EM, mở rộng tối đa 26 cổng GbE hoặc 26 cổng nối tiếp — đủ cho một nhà ga nhiều bảng hiển thị và nhiều thiết bị nối tiếp.
- Mô-đun nguồn rút nhanh, bản đơn hoặc bản kép; dải vào 100 ~ 240 VAC hoặc 110 VDC, công suất 110 W ở 60 °C, bản kép chia tải.
- Đạt EN 50121-4 mức 4 EMS, chứng nhận UL, CB, CCC, BSMI.
- Nhiệt độ làm việc −25 ~ 60 °C khi dùng SSD, nhưng chỉ 0 ~ 40 °C khi dùng ổ cứng cơ.
Dòng cuối lặp lại bài học của DS-580 dưới dạng khác: cùng một chiếc máy, đổi ổ cứng cơ sang SSD thì dải nhiệt rộng thêm 45 °C. Nhiều dự án tiết kiệm vài triệu đồng bằng ổ cứng cơ, rồi phải lắp thêm điều hoà cho phòng thiết bị.
Chọn thiết bị theo vị trí lắp
| Vị trí | Điều kiện thực tế | Kiểu thiết bị phù hợp |
|---|---|---|
| Phòng máy có điều hoà | 25–30 °C, nguồn AC ổn định, có UPS | Máy rack không quạt, nguồn kép, mở rộng nhiều cổng |
| Sảnh chờ có mái, sau màn hình | 28–38 °C, có gió, ít bụi | Máy phát nội dung nhỏ, treo VESA sau màn |
| Sân ga hở, tủ kỹ thuật | Nắng chiếu, mưa tạt, sét, rung do tàu | Máy không quạt dải nhiệt rộng, ray DIN, nguồn DC, chống sét LAN |
| Cột ngoài trời, bảng LED | Trong hộp kín, nhiệt tích tụ, nguồn kém | Như trên, cộng tính toán tản nhiệt cho hộp và chống sét nguồn |
Màn hình: chọn theo ánh sáng và cách lắp
Phần hiển thị quyết định trải nghiệm của hành khách, nhưng thường bị chốt sau cùng theo giá. Bốn câu hỏi cần trả lời trước khi chọn:
- Ánh sáng chiếu vào màn ra sao? Màn đặt trong sảnh kín khác hẳn màn đặt nơi nắng chiếu xiên buổi chiều. Màn hình dùng ngoài trời phải có độ sáng cao hơn nhiều lần màn văn phòng và có lớp chống loá; nếu không, hành khách chỉ nhìn thấy bóng của chính mình.
- Chạy bao nhiêu giờ mỗi ngày? PIS chạy 16–24 giờ liên tục. Tấm nền dân dụng thiết kế cho 6–8 giờ, và hiện tượng lưu ảnh xuất hiện sớm với nội dung tĩnh như bảng giờ tàu.
- Đặt dọc hay ngang? Nhiều màn thương mại không được nhà sản xuất bảo hành khi lắp dọc vì đường đối lưu tản nhiệt đổi hướng.
- Ai lau và ai sửa? Màn treo cao 4 m ở sảnh cần xe nâng người mỗi lần bảo trì; hãy tính chi phí đó vào tổng đầu tư.
Về nền tảng hiển thị độ nét cao và cách triển khai bảng hiệu kỹ thuật số trong công trình giao thông, xem thêm bài nền tảng biển báo kỹ thuật số độ nét cao ứng dụng sân bay và bài máy tính nhúng hệ số dạng nhỏ cho hệ thống thông tin sân bay trên site này.
Mạng: chỗ hệ thống hay đứt
Một PIS trải dài vài trăm mét, đi qua nhiều tủ, nhiều nguồn điện. Ba việc cần làm ngay từ bản vẽ:
- Dùng cáp quang cho các đoạn ra ngoài nhà. Cáp đồng kéo giữa hai toà nhà là đường dẫn sét vào thiết bị. Đây là lý do cổng SFP trên bộ điều khiển ngoài trời có giá trị thực tế hơn nhiều so với thêm một cổng RJ-45.
- Tách mạng PIS khỏi mạng văn phòng. Bảng giờ tàu không nên chung đường truyền với máy in và camera hội nghị.
- Đồng bộ thời gian. Nhiều bảng đổi nội dung lệch nhau vài giây là hành khách thấy ngay. Với hệ có yêu cầu chặt, chọn thiết bị hỗ trợ mạng nhạy thời gian (TSN) như ITA-260 và thống nhất một nguồn thời gian duy nhất.
Về lớp truyền dẫn cho bảng hiển thị đặt xa trung tâm, bài ứng dụng bộ định tuyến công nghiệp cho màn hình hướng dẫn giao thông mô tả cách đưa dữ liệu tới các điểm rời rạc.
Phần "công nghiệp" mà chủ đầu tư hay bỏ qua
Khi lập dự toán, dòng "máy tính" thường bị so với giá máy văn phòng cùng cấu hình. Bốn khác biệt giải thích chênh lệch giá:
- Nhiệt: máy công nghiệp ghi rõ dải nhiệt và điều kiện luồng gió; máy văn phòng chỉ ghi "nhiệt độ phòng". Hộp kín ngoài trời ở Việt Nam có thể vượt 60 °C vào buổi trưa.
- Rung: tàu chạy qua sân ga, xe khách ra vào bến — rung truyền qua kết cấu tới tủ thiết bị. Ổ cứng cơ và card cắm khe là hai điểm yếu.
- Nguồn và sét: dải vào 9–48 VDC, đầu nối có khoá, chống sét LAN ±2 kV là những thứ không có trên máy văn phòng.
- Vòng đời và linh kiện thay thế: dự án giao thông chạy 7–10 năm. Máy công nghiệp có cam kết vòng đời và bo mạch thay thế; máy tiêu dùng đổi model mỗi năm.
Câu hỏi thường gặp về hệ thống thông tin hành khách
Có thể dùng TV thương mại cho bảng thông tin không?
Với sảnh trong nhà, chạy ít giờ và có người tắt mỗi tối thì tạm được. Với bảng chạy 16–24 giờ hoặc đặt nơi có nắng chiếu, tấm nền dân dụng sẽ lưu ảnh và giảm sáng nhanh. Chi phí thay màn giữa vòng đời dự án thường lớn hơn phần tiết kiệm ban đầu.
Một máy phát nội dung chạy được mấy màn hình?
Tuỳ máy. Advantech DS-580 theo datasheet có bốn cổng HDMI và xuất tối đa bốn màn đồng thời, trong đó hai cổng HDMI 2.0 đạt 4K ở 60 Hz. Khi các màn hiển thị nội dung khác nhau và có video, hãy tính dư công suất thay vì chạy sát giới hạn.
EN 50121-4 là gì và có bắt buộc không?
Đó là phần tiêu chuẩn về tương thích điện từ cho thiết bị cố định lắp đặt trong hạ tầng đường sắt. Với dự án đường sắt, đây thường là điều kiện dự thầu; với bến xe khách thì không bắt buộc, nhưng thiết bị đạt chuẩn này vẫn có lợi thế về khả năng chịu nhiễu.
Nên đặt máy phát nội dung ở đâu?
Càng gần màn hình càng tốt để đường tín hiệu ngắn, nhưng phải là nơi có luồng gió và tránh nắng trực tiếp. Nếu chỉ có thể đặt trong hộp kín ngoài trời, hãy đổi sang thiết bị dải nhiệt rộng thay vì cố gắng làm mát chiếc máy trong nhà.
