giaothongthongminhGiả sử một đơn vị vận tải lắp máy tính cho đội xe buýt để ghi hình, định vị và đếm khách. Một kịch bản hay gặp: vài tháng sau khi lắp, nhiều xe bắt đầu có ổ lưu trữ lỗi, đoạn video bị mất đúng vào lúc tài xế tắt máy cuối ca. Máy tính không hỏng. Nó bị cắt điện đột ngột mỗi lần khoá điện tắt, hàng chục lần mỗi ngày, trong khi đang ghi dữ liệu.
Máy tính trên xe buýt ngày nay là trung tâm của cả chiếc xe: nó nhận vị trí GNSS, gửi dữ liệu qua 4G, ghi hình từ nhiều camera, nói chuyện với máy soát vé, điều khiển bảng thông tin trong xe. Nó cũng phải sống trong điều kiện mà máy tính văn phòng không bao giờ gặp: nguồn điện từ ắc quy dao động mỗi lần khởi động máy, rung liên tục trên đường xấu, nhiệt độ khoang xe buổi trưa, và bị tắt bật theo khoá điện của tài xế.
Bài này đi qua các chức năng mà máy tính trên xe buýt phải gánh, rồi so hai kiểu máy Advantech dựa trên datasheet để thấy khác biệt khi chọn. Phần chuẩn chứng nhận (E-Mark, EN 50155) đã có bài riêng: EN 50155 và IEC 61373: chọn máy tính lắp trên tàu và trên xe. Ở đây tập trung vào chức năng và cách lắp.
Máy tính trên xe buýt phải làm những việc gì?
- Định vị và giám sát hành trình (AVL): đọc GNSS, gửi vị trí về trung tâm điều hành theo chu kỳ, phục vụ bảng giờ xe đến ở nhà chờ.
- Ghi hình: 2 đến 6 camera trong và ngoài xe, ghi liên tục vào ổ SSD, gửi đoạn cần thiết về trung tâm khi có sự cố.
- Soát vé: nối với máy đọc thẻ, mã QR, đồng bộ danh sách thẻ và giao dịch khi có mạng.
- Thông tin hành khách: điều khiển bảng LED tuyến, màn hình trong xe, loa báo trạm theo vị trí.
- Đếm khách: đọc cảm biến ở cửa lên xuống.
- Giao tiếp tài xế: màn hình nhỏ ở cabin hiển thị lệnh điều độ, cảnh báo trễ giờ.
Mỗi việc cần một loại cổng khác nhau: Ethernet (và PoE) cho camera, RS-232/485 hoặc USB cho máy soát vé và bảng LED, đầu vào số cho tín hiệu mở cửa, khe mở rộng cho mô-đun 4G và GNSS. Chọn máy thiếu cổng thì phải gắn thêm bộ chuyển đổi, mỗi bộ là một điểm lỏng dây trên xe rung.
Nguồn điện trên xe: chỗ máy tính văn phòng chết đầu tiên
Xe buýt dùng điện 24 V (xe con thường 12 V) lấy từ ắc quy và máy phát. Nguồn này không sạch:
- Sụt áp khi khởi động máy: lúc đề nổ, điện áp ắc quy tụt sâu trong thời gian ngắn.
- Xung quá áp: khi ngắt tải lớn hoặc tháo cực ắc quy lúc máy phát đang chạy, trên dây nguồn xuất hiện xung điện áp cao. Chuẩn ISO 7637-2 mô tả các dạng xung này và cách thử thiết bị.
- Tắt bật theo khoá điện: tài xế tắt khoá, nguồn cho thiết bị có thể mất ngay.
Vì vậy máy tính gắn xe cần hai thứ mà máy thường không có. Một là bộ nguồn chịu được xung theo ISO 7637-2. Hai là quản lý nguồn theo khoá điện (ignition control): máy theo dõi dây tín hiệu khoá điện, khi tài xế tắt khoá, máy vẫn lấy điện trực tiếp từ ắc quy thêm một khoảng thời gian đặt trước để đóng file video, gửi nốt dữ liệu, rồi tự tắt đúng quy trình. Máy cũng tự tắt nếu điện áp ắc quy xuống dưới ngưỡng, để xe không bị cạn ắc quy qua đêm.
Trường hợp ở đầu bài chính là thiếu tính năng này: máy nối vào nguồn sau khoá điện, bị cắt điện đột ngột hàng chục lần một ngày, ổ SSD hỏng dữ liệu dần.

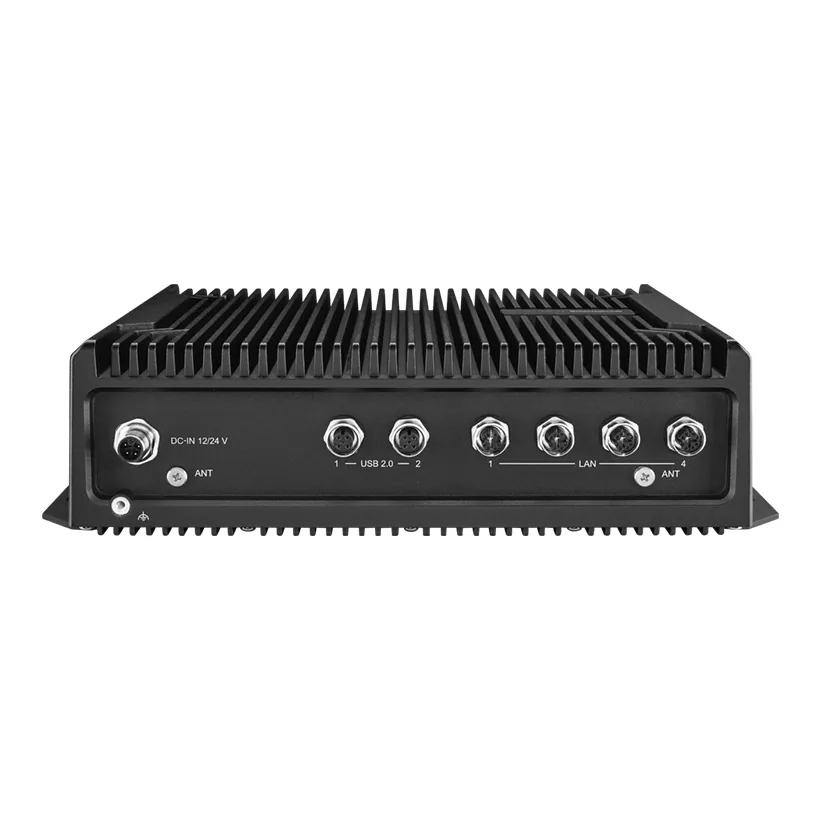

Ví dụ 1: Advantech TS-207, máy kín nước cho xe và ngoài trời
Theo datasheet, TS-207 dùng CPU Intel Core i5-1145GRE hoặc Celeron 6305E thế hệ 11, có bộ mã hoá video phần cứng HEVC/AVC. Các điểm liên quan trực tiếp tới xe buýt:
- Nguồn: 12/24 VDC, cách ly 1,5 kV, chứng nhận E-Mark (E13), thử xung nguồn ISO 7637-2 mức 4. Có quản lý nguồn khoá điện: chọn được ngưỡng điện áp bật, tắt và thời gian trễ bật, tắt.
- Mạng: 4 cổng Gigabit Ethernet đầu M12, tuỳ chọn PoE IEEE 802.3af với tổng công suất tối đa 60 W (hãng ghi là hỗ trợ theo dự án).
- Cổng khác: 2 RS-232/422/485, 2 USB Type-A và 2 USB đầu M12, 2 HDMI, 2 khe mini PCIe và 1 khe M.2 E key cho mô-đun không dây.
- Rung, sốc: IEC 60721-3-5 (lớp 5M3 cho thiết bị trên phương tiện), MIL-STD-810H method 514.8 hạng mục 4 (xe tải và rơ-moóc).
- Vỏ: IP65 khi dùng nắp chống nước và đầu cắm có mũ trùm tuỳ chọn của Amphenol.

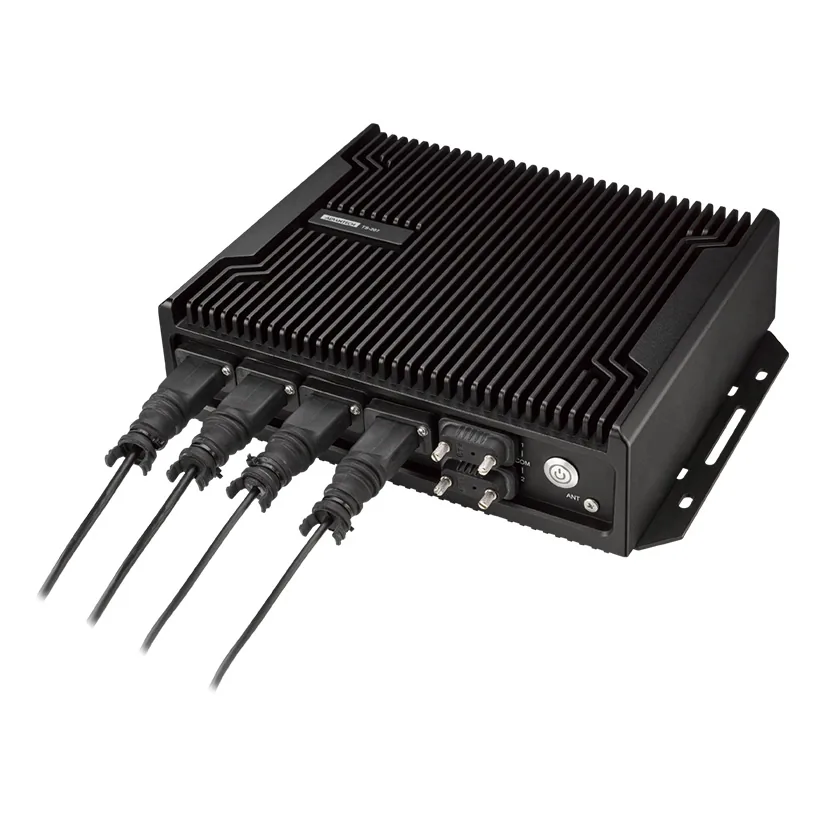

Đầu M12 là chi tiết đáng giá nhất trên xe. Cổng RJ45 thông thường chỉ giữ bằng một lẫy nhựa, sau vài tháng rung trên đường xấu có thể lỏng, camera mất hình lúc có lúc không. Đầu M12 vặn ren, không tự tuột.
Có một dòng cần đọc kỹ: nhiệt độ hoạt động tiêu chuẩn 0–60 °C, bản mở rộng −40–70 °C phải kèm luồng gió 0,7 m/s và linh kiện chịu nhiệt mở rộng. Nếu máy đặt trong hộc kín không có gió dưới sàn xe, hãy tính theo dải tiêu chuẩn. Công suất tối đa hãng đo ở 12 VDC là 52,82 W, chạy không tải 26,1 W.

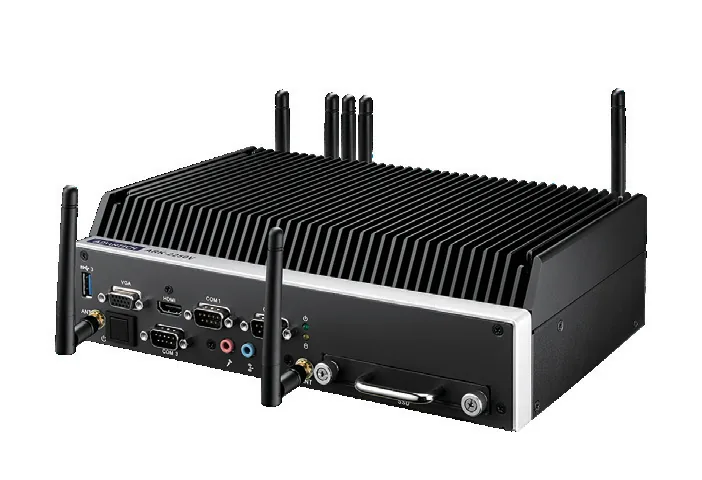

Ví dụ 2: Advantech ARK-2250V, máy có sẵn GNSS
ARK-2250V là thế hệ trước (CPU Intel Core thế hệ 6: i7-6822EQ hoặc i5-6442EQ), nhưng đáng xem vì cách bố trí phục vụ đúng xe buýt:
- GNSS tích hợp trên bo mạch, không cần thêm thiết bị định vị rời.
- 2 khe mini PCIe đủ cỡ, mỗi khe có khay SIM ngoài: lắp hai mô-đun 4G của hai nhà mạng để dự phòng khi xe chạy qua vùng sóng yếu.
- 4 DI và 4 DO cách ly 1,5 kV: đọc tín hiệu mở cửa, nút khẩn cấp, điều khiển còi, đèn báo.
- 3 cổng RS-232/422/485 cho máy soát vé, bảng LED, và đầu ra 12 VDC/1,5 A cấp nguồn cho thiết bị nhỏ.
- Nguồn: 12/24 VDC có E-Mark, ISO 7637-2, quản lý nguồn khoá điện; công suất điển hình 22 W, tối đa 45 W.
- Nhiệt độ: −20 đến 70 °C với luồng gió 0,7 m/s và linh kiện chịu nhiệt mở rộng. Rung theo IEC 60721-3-5 5M3 và MIL-STD-810G.
Khác biệt với TS-207: ARK-2250V dùng cổng thường (RJ45, DB9) thay vì M12, không có PoE, nhưng có sẵn GNSS và nhiều I/O cho thiết bị trong xe. Cần ghi hình nhiều camera thì phải thêm switch PoE gắn xe riêng.
So sánh nhanh theo nhu cầu
| Nhu cầu | TS-207 | ARK-2250V |
|---|---|---|
| Camera PoE trực tiếp | 4 cổng M12, PoE theo dự án (tổng 60 W) | Không có PoE, cần switch rời |
| Định vị GNSS | Qua mô-đun lắp thêm | Có sẵn trên bo mạch |
| 4G dự phòng hai nhà mạng | 2 mini PCIe + M.2 E key | 2 mini PCIe có khay SIM ngoài |
| Đầu vào số (cửa, nút khẩn) | Không liệt kê trong datasheet | 4 DI / 4 DO cách ly |
| Cổng nối tiếp | 2 × RS-232/422/485 | 3 × RS-232/422/485 |
| Chống bụi nước | IP65 (với phụ kiện) | Không công bố IP |
| Nhiệt độ | 0–60 °C (chuẩn), −40–70 °C (mở rộng, có gió) | −20–70 °C (có gió, linh kiện mở rộng) |
| Thế hệ CPU | Intel thế hệ 11 | Intel thế hệ 6 |
Lắp đặt: bốn lỗi hay gặp
- Nối nguồn sau khoá điện thay vì nối ắc quy trực tiếp cộng dây tín hiệu khoá điện riêng. Máy mất tính năng tắt có trễ, dữ liệu hỏng như ví dụ đầu bài.
- Đặt máy trong hộc kín cạnh động cơ hoặc điều hoà. Máy không quạt tản nhiệt bằng vỏ, cần không gian quanh cánh tản nhiệt.
- Dùng ổ cứng cơ (HDD) để ghi hình cho rẻ. Trên xe rung liên tục, ổ SSD công nghiệp bền hơn nhiều. Tính dung lượng theo số camera, độ phân giải và số ngày cần lưu.
- Ăng-ten 4G, GNSS đặt trong khoang kim loại. Ăng-ten phải đặt ngoài hoặc dưới vật liệu không chắn sóng, cáp ngắn nhất có thể.
Bắt đầu từ đâu?
Liệt kê thiết bị sẽ nối vào máy trên một xe mẫu: bao nhiêu camera, máy soát vé giao tiếp cổng gì, bảng LED giao thức gì, có đếm khách không, có đọc CAN của xe không. Từ danh sách cổng đó mới chọn máy, không chọn máy trước rồi mua bộ chuyển đổi sau. Chạy thử trên một xe qua vài tuần, kiểm tra nhật ký tắt máy theo khoá điện và tình trạng ổ lưu trữ, rồi mới nhân ra cả đội xe.
Thiết bị ở nhà chờ và bến xe (màn hình giờ xe đến) nằm trong bài hệ thống thông tin hành khách PIS nhà ga, bến xe. Bức tranh chung về IoT trong vận tải có ở bài giao thông vận tải IoT và máy tính nhúng.
Câu hỏi thường gặp
Có dùng đầu ghi camera hành trình thay máy tính được không?
Được nếu chỉ cần ghi hình và định vị. Khi cần tích hợp máy soát vé, bảng thông tin, đếm khách và phần mềm điều hành riêng của doanh nghiệp, máy tính công nghiệp linh hoạt hơn vì cài được phần mềm tuỳ ý và có nhiều loại cổng.
Xe 12 V và xe 24 V có dùng chung máy được không?
Cả TS-207 và ARK-2250V đều nhận nguồn 12/24 VDC theo datasheet. Khi đặt hàng cần xác nhận lại ngưỡng điện áp tắt máy do ắc quy yếu, vì ngưỡng cho hệ 12 V và 24 V khác nhau.
Máy có cần chuẩn EN 50155 không?
EN 50155 dành cho thiết bị trên phương tiện đường sắt. Xe buýt là phương tiện đường bộ, chuẩn hay được yêu cầu là E-Mark và ISO 7637-2. Chi tiết trong bài EN 50155 đã dẫn ở trên.
