Một đường ngang cạnh khu công nghiệp: chuông kêu, cần chắn hạ xuống, rồi ba phút trôi qua không thấy tàu. Đến lần thứ tư trong ngày, người đi xe máy bắt đầu luồn qua khe cần chắn. Thiết bị vẫn hoạt động đúng như thiết kế, nhưng hành vi của người tham gia giao thông đã thay đổi — và đó là lúc một đường ngang trở nên nguy hiểm hơn trước khi lắp thiết bị.
Bài toán của đường ngang tự động không phải là "đóng cần chắn cho chắc", mà là đóng đủ sớm để an toàn và mở đủ nhanh để người ta còn tin. Muốn vậy, hệ thống phải biết tàu đang ở đâu, đi hướng nào, đã qua hẳn chưa, và phải tự báo hỏng khi một bộ phận không còn đúng trạng thái. Bài viết mô tả bốn khối thiết bị của một đường ngang tự động, và làm rõ một nhầm lẫn rất hay gặp khi mua sắm: chuẩn EN 50155 áp cho thiết bị nào, còn thiết bị đặt ven đường thì theo chuẩn nào. Thông số lấy từ tài liệu chính thức của Frauscher, Advantech và IEC tại thời điểm viết.
Bốn khối của một đường ngang tự động
- Phát hiện tàu: cảm biến trên ray báo tàu vào khu đoạn tiếp cận và báo tàu đã ra khỏi khu vực đường ngang.
- Cảnh báo người đường bộ: chuông, đèn đỏ nhấp nháy, biển báo; ở nơi lưu lượng lớn có thêm đèn tín hiệu điều khiển dòng xe.
- Cần chắn: cơ cấu nâng hạ kèm cảm biến vị trí để hệ thống biết cần đã xuống hẳn hay chưa.
- Tủ điều khiển và giám sát: bộ liên khoá xử lý logic an toàn, nguồn dự phòng, và phần ghi nhật ký — truyền dữ liệu về trung tâm.
Ba khối đầu là phần ai cũng nhìn thấy. Khối thứ tư quyết định việc hệ thống chạy được bao lâu mà không phải cử người ra trực.
Phát hiện tàu: mạch điện đường ray hay đếm trục
Cách cũ và vẫn phổ biến là mạch điện đường ray: dùng chính hai thanh ray làm mạch điện, trục bánh xe của tàu nối tắt mạch đó nên hệ thống biết khu đoạn có tàu. Ưu điểm là phát hiện được cả trường hợp ray gãy; nhược điểm là phụ thuộc vào chất lượng tiếp xúc bánh — ray và dễ bị nhiễu.
Cách thứ hai là đếm trục: đặt cảm biến bánh xe tại từng ranh giới khu đoạn, đếm số trục đi vào và số trục đi ra. Khi hai số bằng nhau, khu đoạn được coi là đã giải phóng. Cách này cho biết thêm hướng chuyển động, và không phụ thuộc vào điện trở tiếp xúc bánh — ray.

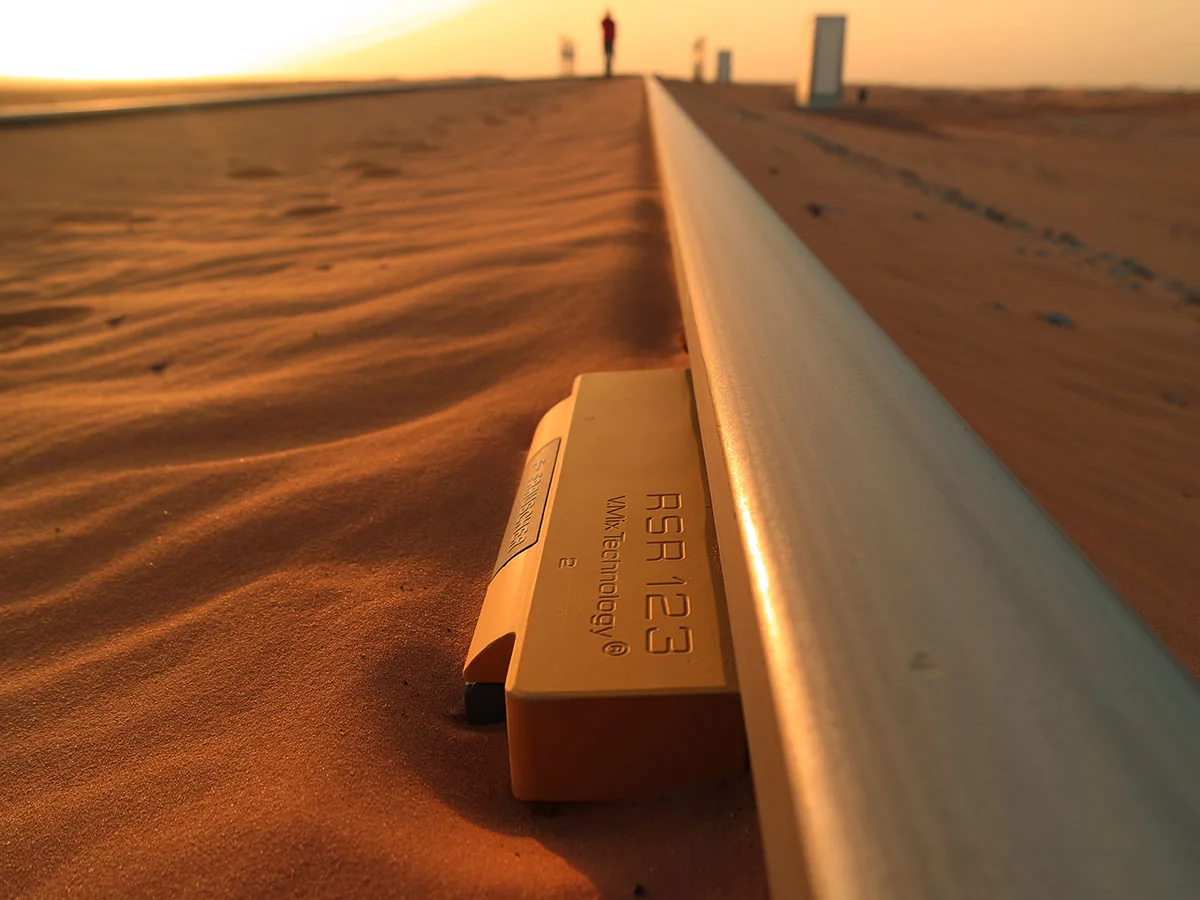

Về cảm biến, Frauscher mô tả RSR123 là loại cảm ứng kết hợp nhiều phương pháp trên nền công nghệ V.Mix đã được cấp bằng sáng chế, phù hợp cho ứng dụng tới mức SIL 4, kín nước theo cấp IP68, lắp bằng vấu kẹp ray chuyên dụng nên không phải khoan ray và mất vài phút mỗi vị trí, đồng thời kháng nhiễu điện từ sinh ra bởi dòng điện chạy trong ray, dòng xoáy hay phanh ray từ tính.
Chi tiết "không khoan ray" nghe như tiểu tiết thương mại, nhưng với đơn vị bảo trì đường sắt, nó là khác biệt giữa một cửa sổ phong toả vài giờ và một lần lắp đặt gọn trong khoảng giãn cách giữa hai chuyến tàu.

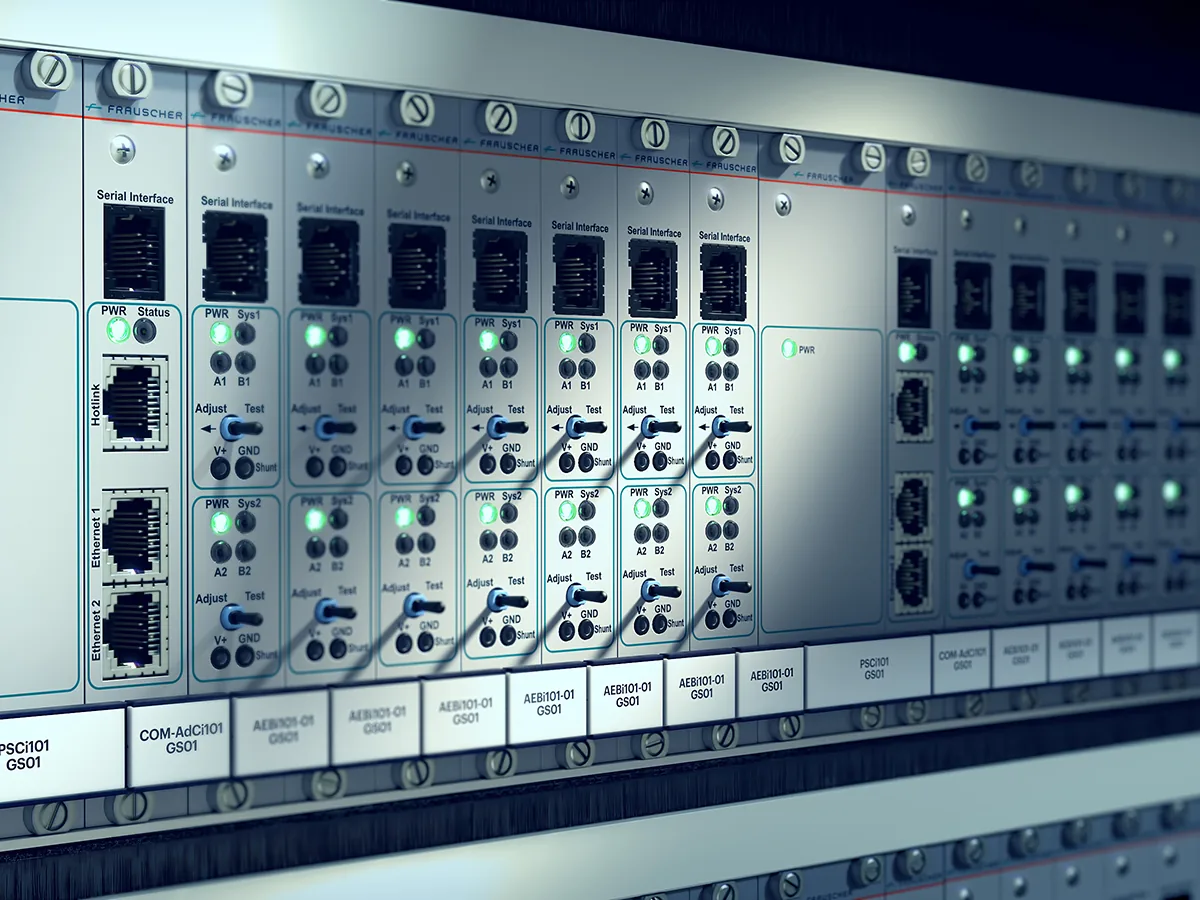

Trang giải pháp của hãng nêu đúng vai trò của lớp thiết bị này với đường ngang: cảm biến bánh xe và hệ đếm trục cung cấp đầu vào thiết yếu cho hệ điều khiển đường ngang để kích hoạt và giải trừ đường ngang, dùng được ở dạng độc lập hoặc tích hợp vào hệ điều khiển sẵn có. Tài liệu cũng nêu một tình huống quen thuộc với người bảo trì: khử nhiễu loạn cho hệ điều khiển đường ngang khi phương tiện bảo trì đường sắt lên ray và xuống ray ngay tại đường ngang. Ở dự án của Charlotte Area Transit System, hãng dẫn lại việc nhiễu điện từ gây hiện tượng "bobbing" của mạch điện đường ray tần số âm thanh, dẫn tới các lần vượt tín hiệu đỏ giả, và hệ đếm trục được dùng thay thế để chấm dứt hiện tượng đó.
Cảnh báo và cần chắn: thứ tự thời gian mới là thiết kế
Trình tự chuẩn của một chu kỳ là: tàu chiếm khu đoạn tiếp cận → chuông và đèn hoạt động trước một khoảng thời gian đủ để xe đang trên mặt đường ngang thoát ra → cần chắn hạ → tàu qua → hệ thống xác nhận khu đoạn đã giải phóng → cần chắn nâng, đèn và chuông tắt.
Khoảng thời gian cảnh báo trước phải tính theo tốc độ chạy tàu cao nhất cho phép trên đoạn đó và theo chiều dài khu đoạn tiếp cận, chứ không đặt bằng một con số cố định cho mọi đường ngang. Đặt quá ngắn thì mất an toàn; đặt quá dài thì tạo ra chính tình huống ở đầu bài. Với khu gian có tàu chạy nhiều tốc độ khác nhau, các hệ hiện đại tính thời gian đóng theo tốc độ đo được của đoàn tàu đang tới, thay vì dùng một hằng số cho trường hợp xấu nhất.
Ba thứ nên có trong hồ sơ thiết kế, vì chúng quyết định chất lượng vận hành về sau:
- Cảm biến vị trí cần chắn: hệ thống phải phân biệt được "đã ra lệnh hạ" và "cần đã xuống hẳn".
- Giám sát bóng đèn và chuông: đèn cháy mà không ai biết là lỗi hay gặp ở đường ngang cũ.
- Nguồn dự phòng: ắc quy đủ cho thời gian mất điện lưới theo quy định của đơn vị quản lý, kèm giám sát tình trạng ắc quy.
Ở các đường ngang lớn, còn có thêm cảm biến phát hiện chướng ngại trong phạm vi giữa hai cần chắn (ra-đa hoặc lidar) để không hạ cần khi còn phương tiện kẹt lại, và camera ghi hình phục vụ điều tra sự cố. Đây là phần giao với các hệ thống nêu trong bài công nghệ ITS là gì.
Máy tính trong tủ: làm gì và không làm gì
Cần nói rõ ranh giới, vì đây là chỗ dễ hiểu sai nhất. Phần logic an toàn — quyết định khi nào kích hoạt đường ngang, khi nào cho phép giải trừ — do thiết bị chuyên dụng đã được đánh giá và chứng nhận theo bộ tiêu chuẩn an toàn đường sắt đảm nhiệm. Một máy tính công nghiệp thông thường không thay thế được khối đó.

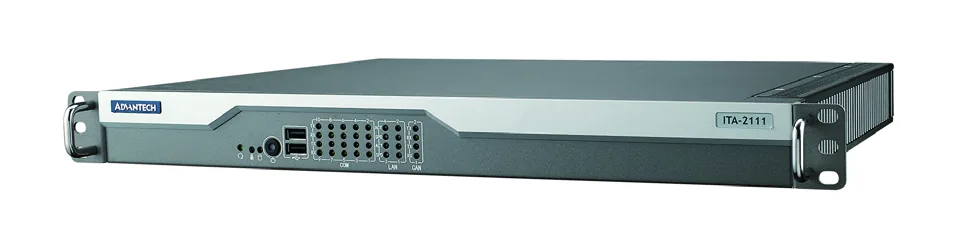

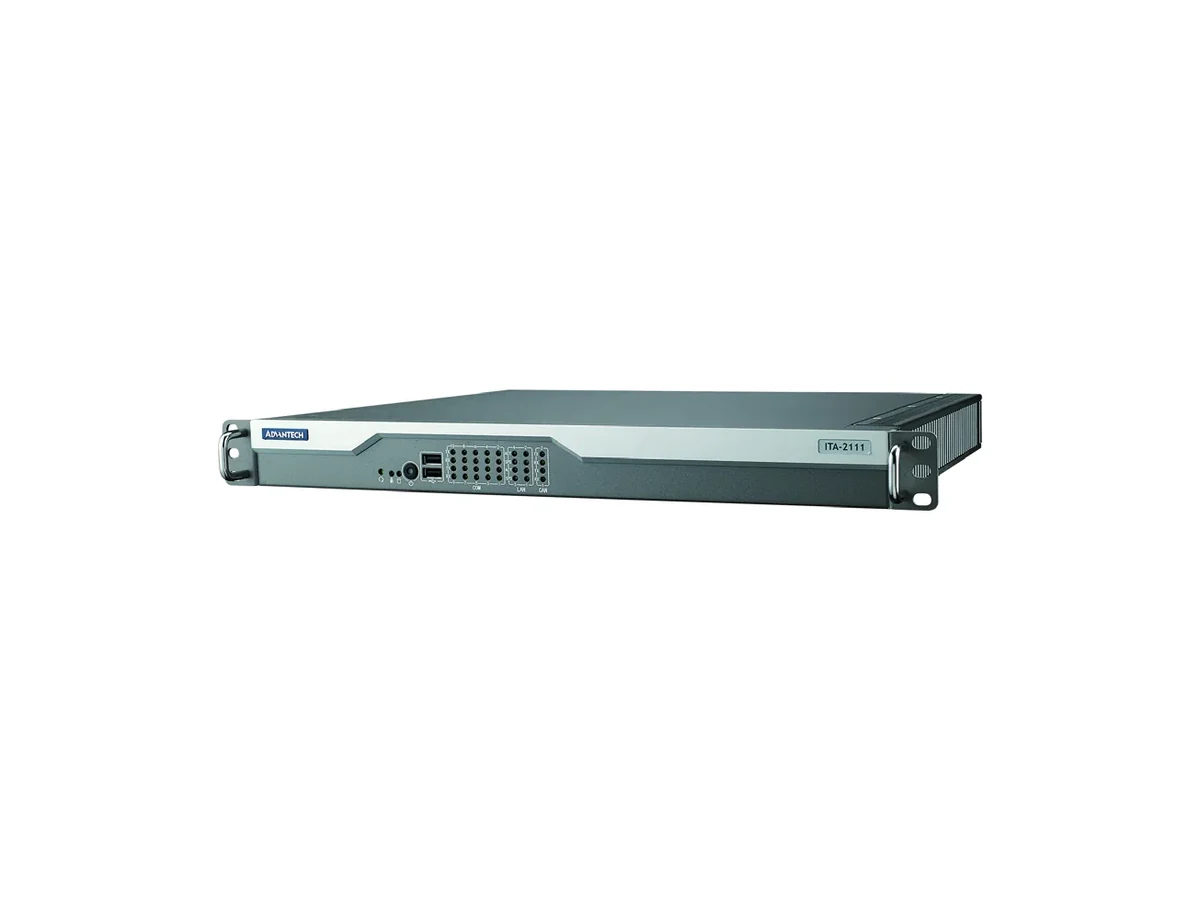

Phần việc mà máy tính công nghiệp đảm nhiệm nằm ở lớp giám sát và truyền thông: gom trạng thái từ bộ liên khoá và các cảm biến, ghi nhật ký sự kiện có dấu thời gian, hiển thị tại chỗ, truyền dữ liệu về trung tâm điều độ, quản lý camera và thiết bị mạng trong tủ. Với chức năng đó, ITA-2111 của Advantech là một ví dụ điển hình về cấu hình: Intel Atom E3845 bốn nhân 1,91 GHz, 4 GB bộ nhớ hàn sẵn, thân 1U lắp rack không quạt, 4 cổng GbE dùng chip Intel I210-IT, 10 cổng nối tiếp RS-232/422/485 có cách ly, 2 cổng CAN, 6 cổng USB 2.0 và 1 cổng USB 3.0, khe PCI-104 và Mini PCIe, nguồn vào 100–240 VAC hoặc 110 VDC, nhiệt độ làm việc −25 đến 60 °C khi dùng ổ SSD (chỉ còn 0–40 °C nếu dùng ổ cứng cơ), và tuân thủ EN 50121-4 mức 4 EMS.
Hai con số đáng dừng lại. Thứ nhất, chênh lệch dải nhiệt giữa SSD và HDD cho thấy ổ cứng cơ là mắt xích yếu nhất trong một tủ ven đường — đây là lý do các cấu hình đường sắt gần như luôn dùng bộ nhớ thể rắn. Thứ hai, mười cổng nối tiếp cách ly không phải để trưng bày: tủ đường ngang thường phải nói chuyện với bộ liên khoá, bộ điều khiển cần chắn, tủ nguồn và thiết bị đo bằng các giao thức nối tiếp cũ, mỗi thứ một cổng, và cách ly là thứ giữ cho một cú sét không lan sang toàn bộ phần còn lại.
Chuẩn nào áp cho thiết bị nào
Đây là nhầm lẫn phổ biến khi lập yêu cầu kỹ thuật: ghi "máy tính đạt EN 50155" cho một thiết bị lắp trong tủ ven đường. EN 50155 là bộ yêu cầu cho thiết bị điện tử lắp trên phương tiện đường sắt; tài liệu quốc tế tương ứng là IEC 60571, với phạm vi được IEC mô tả là điều kiện vận hành, thiết kế, chế tạo và thử nghiệm thiết bị điện tử dùng trên toa xe, lấy nguồn từ ắc quy của phương tiện hoặc nguồn hạ áp trên phương tiện.
| Thiết bị đặt ở đâu | Bộ yêu cầu thường được viện dẫn | Nội dung chính |
|---|---|---|
| Trên tàu (toa xe, đầu máy) | EN 50155 / IEC 60571:2012 | Điều kiện vận hành, thiết kế, chế tạo, thử nghiệm thiết bị điện tử trên phương tiện |
| Trên tàu — thử rung và sốc | IEC 61373:2010 (Ed 2.0) | Thử nghiệm rung và sốc mô phỏng điều kiện vận hành suốt vòng đời thiết bị |
| Ven đường: thiết bị tín hiệu và viễn thông | EN 50121-4 / IEC 62236-4:2018 (Ed 3.0) | Giới hạn phát xạ, miễn nhiễm và tiêu chí tính năng cho thiết bị tín hiệu, viễn thông |
Nói gọn: tủ đường ngang cần thiết bị chứng minh được sự tuân thủ EN 50121-4; chỉ khi máy tính đi theo đoàn tàu hoặc lắp trên phương tiện bảo trì thì EN 50155 mới là yêu cầu đúng. Bài EN 50155 và IEC 61373 cho máy tính trên tàu và trên xe đi sâu vào nhóm thứ nhất.
Bốn chỗ hay sai khi mua thiết bị cho đường ngang
- Ghi sai chuẩn trong hồ sơ mời thầu, như vừa nêu. Hệ quả là loại nhầm thiết bị phù hợp hoặc nhận về thiết bị không có chứng nhận cần thiết cho vị trí lắp.
- Bỏ qua nhiệt độ trong tủ. Nhiệt độ môi trường 38 °C ngoài trời có thể thành hơn 60 °C bên trong tủ kim loại kín phơi nắng. Dải nhiệt của thiết bị phải so với nhiệt độ trong tủ, không phải với dự báo thời tiết.
- Không tính chống sét cho cáp tín hiệu và cáp nguồn chạy dọc đường. Ở đường ngang, cáp đi ngoài trời hàng trăm mét là bình thường.
- Dùng máy tính có quạt và ổ cứng cơ để tiết kiệm ban đầu, rồi trả giá bằng các lần đi hiện trường thay thiết bị trong mùa mưa.
Câu hỏi thường gặp
Đường ngang chỉ có đèn và chuông, chưa có cần chắn, có nâng cấp dần được không?
Được, và đó là cách làm phổ biến. Khối phát hiện tàu và tủ điều khiển là phần đặt nền: khi đã có đầu vào tin cậy về vị trí và hướng tàu, việc bổ sung cần chắn, giám sát trạng thái và truyền dữ liệu về trung tâm là các bước nối tiếp, không phải làm lại từ đầu.
Vì sao phải biết hướng tàu, chỉ cần biết có tàu là đủ?
Vì giải trừ đường ngang phụ thuộc vào việc đoàn tàu đã ra khỏi khu vực hay chưa. Hệ chỉ biết "có tàu" sẽ phải chờ hết thời gian đặt trước, còn hệ đếm trục biết số trục vào bằng số trục ra thì mở cần ngay khi thực sự an toàn. Chênh lệch này chính là thời gian chờ vô ích của người đi đường.
Máy tính trong tủ có cần nối mạng ra ngoài không?
Có, nếu muốn biết đường ngang hỏng trước khi người dân gọi điện báo. Nhưng đường truyền đó phải tách khỏi mạng của phần an toàn, chỉ đọc trạng thái, và được bảo vệ như mọi kết nối hiện trường khác. Bài máy tính kỹ thuật số trong hệ thống tín hiệu giao thông mô tả kiến trúc tương tự ở phía đường bộ.
Nguồn tham khảo
- Frauscher Wheel Sensor RSR123 (frauscher.com)
- Level Crossing Protection — Frauscher (frauscher.com)
- Datasheet Advantech ITA-2111 (advantech.com)
- IEC 62236-4:2018 — Railway applications, EMC, signalling and telecommunications apparatus (webstore.iec.ch)
- IEC 60571:2012 — Electronic equipment used on rolling stock (webstore.iec.ch)
