giaothongthongminhGiả sử một nút giao lắp đủ camera, phần mềm nhận dạng chạy tốt khi nghiệm thu vào mùa khô mát. Sang mùa nắng nóng, số vụ vượt đèn đỏ ghi được giảm gần hết vào buổi chiều dù camera vẫn chạy bình thường. Nguyên nhân thường nằm trong tủ điện cạnh cột đèn: máy tính xử lý nóng lên, tự hạ xung, không kịp xử lý khung hình của giờ cao điểm.
Hệ thống camera phát hiện vi phạm giao thông tại nút giao là một chuỗi thiết bị nối tiếp nhau: camera, tín hiệu pha đèn, máy tính xử lý ảnh, mạng, và đồng hồ chung cho tất cả. Mắt xích nào yếu thì bằng chứng vi phạm yếu theo. Bài này đi qua từng lớp, dùng số liệu từ datasheet của Axis và Advantech, để chỉ ra chỗ hay hỏng và cách chọn thiết bị cho đúng.
Ý chính xuyên suốt: người ta hay chọn máy tính theo "bao nhiêu TOPS" (khả năng tính toán AI), mà quên rằng chiếc máy phải chạy trong một hộp kim loại phơi nắng cả ngày. Yếu tố "công nghiệp" (dải nhiệt độ, nguồn điện, cổng I/O) mới quyết định hệ thống có ghi được vi phạm vào 3 giờ chiều tháng Sáu hay không.
Hệ thống phát hiện vi phạm tại nút giao gồm những lớp nào?
Một hướng vào nút giao thường có bốn lớp thiết bị:
- Camera: một camera tổng quan quay toàn cảnh vạch dừng và đèn tín hiệu, cộng các camera đọc biển số (LPR, License Plate Recognition) chĩa vào từng làn.
- Tín hiệu pha đèn: trạng thái xanh, vàng, đỏ lấy trực tiếp từ bộ điều khiển đèn giao thông.
- Máy tính xử lý tại chỗ (edge): đặt trong tủ ven đường, chạy mô hình phát hiện phương tiện, theo vết, so với pha đèn, đóng gói bằng chứng.
- Đường truyền và trung tâm: gửi hồ sơ vi phạm về trung tâm để cán bộ xác minh và xử lý.
Ba lớp đầu là chỗ cần tính kỹ nhất.
Lớp 1: camera đọc biển số làm được gì, không làm được gì

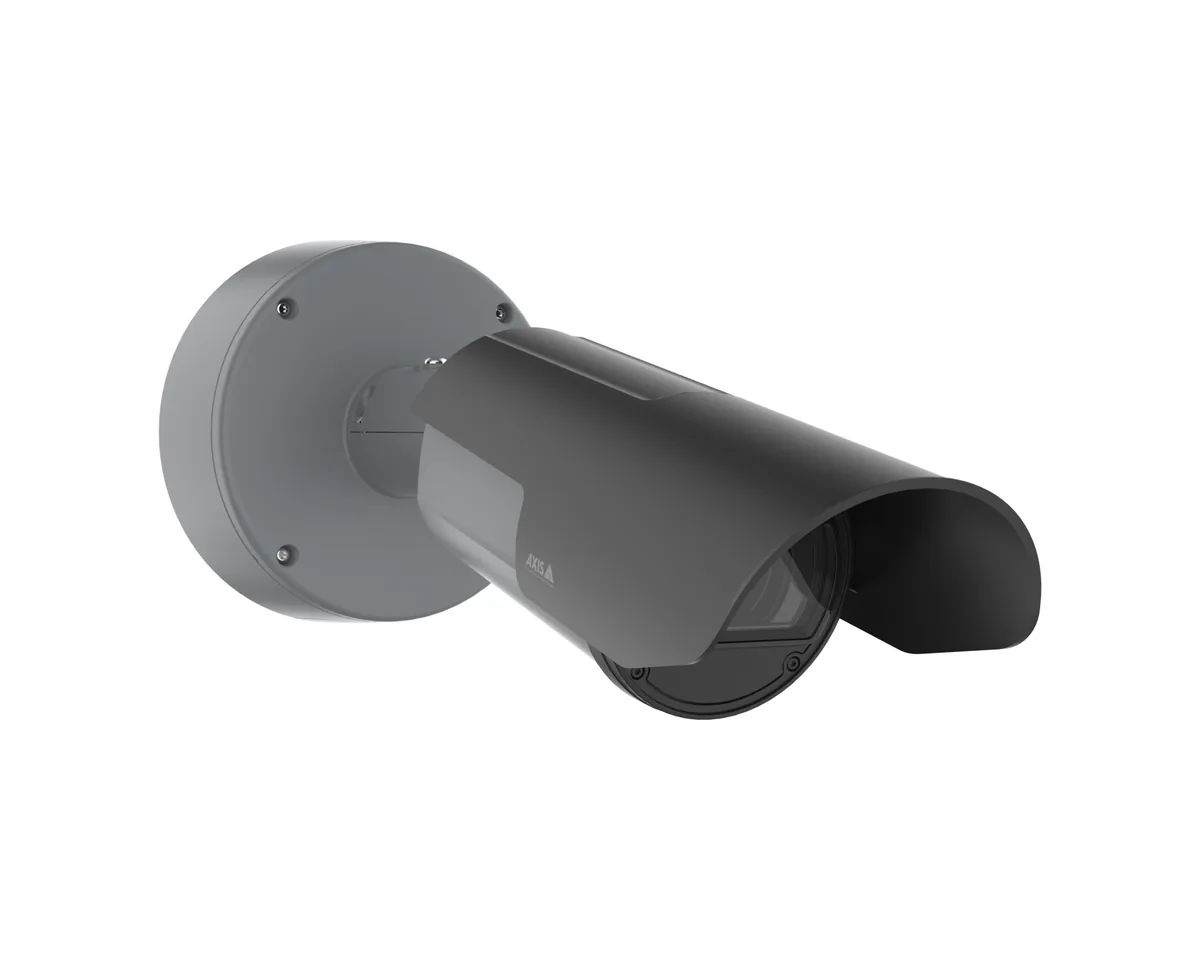

Lấy một camera LPR phổ biến làm ví dụ: Axis Q1800-LE. Theo datasheet của hãng, camera này dùng cảm biến 1/2.8", ống kính zoom 7–137 mm, đọc biển số ở khoảng cách 20–100 m ban ngày và 20–50 m ban đêm, với đèn hồng ngoại 850 nm tích hợp. Có ba con số người thiết kế hay đọc lướt qua:
- Số làn: một làn nếu chạy phân tích ngay trên camera (edge analytics), hai làn nếu phân tích trên máy chủ.
- Tốc độ xe: tới 200 km/h khi phân tích trên camera, tới 250 km/h khi phân tích trên máy chủ.
- Tốc độ khung hình: 25/30 khung hình/giây khi bật WDR (dải tương phản rộng), tới 90 khung hình/giây khi tắt WDR.
Từ đó rút ra hai điều thực tế. Thứ nhất, một hướng vào nút giao có bốn làn thì cần nhiều camera LPR, không phải một camera "nhìn hết". Thứ hai, muốn đọc được hai làn mỗi camera thì phải có máy tính xử lý bên ngoài camera: số camera và máy tính liên quan chặt với nhau.
Tốc độ khung hình cũng có hệ quả rõ. Theo phép tính của chúng tôi: xe chạy 60 km/h đi được khoảng 16,7 m mỗi giây. Ở 25 khung hình/giây, xe dịch 0,67 m giữa hai khung liên tiếp; ở 90 khung hình/giây, chỉ còn khoảng 0,19 m. Muốn chứng minh xe "đã qua vạch dừng khi đèn đỏ", khoảng dịch giữa hai khung càng nhỏ thì thời điểm cán vạch càng rõ. Nhưng nút giao ngược sáng buổi sáng và chiều lại cần WDR, tức là phải chấp nhận khung hình thấp hơn. Chọn chế độ nào là bài toán theo từng hướng, không có đáp án chung.
Về môi trường, camera này được hãng công bố chạy ở −40 °C đến 60 °C, vỏ đạt IP66 và NEMA 4X, thân IK10, kính trước IK08. Nguồn cấp qua PoE (Power over Ethernet) chuẩn IEEE 802.3at Class 4, công suất tối đa 25,5 W khi bật đèn hồng ngoại và bộ sưởi. Con số 25,5 W sẽ quay lại ở phần tủ điện bên dưới.
Lớp 2: tín hiệu pha đèn, nguồn gốc của lỗi "vượt đèn đỏ" ghi sai
Lỗi vượt đèn đỏ chỉ đứng vững khi hệ thống biết chắc đèn đang đỏ vào đúng thời điểm xe cán vạch. Có hai cách lấy thông tin này:
- Nhận dạng màu đèn từ ảnh camera tổng quan. Không phải đi dây, nhưng dễ sai khi nắng chiếu thẳng vào đèn, đèn bị cây che hoặc bóng LED chập chờn.
- Lấy trực tiếp từ bộ điều khiển đèn. Đi dây tiếp điểm khô hoặc đọc qua cổng truyền thông từ tủ điều khiển đèn sang máy edge. Tín hiệu điện không bị ảnh hưởng bởi nắng.
Cách thứ hai tin cậy hơn, và nó quyết định loại máy tính phải chọn: máy phải có đủ cổng vào số (DI) hoặc cổng nối tiếp (COM) để đọc pha đèn của mọi hướng. Đây là chỗ nhiều thiết kế bị hụt, vì chọn một máy AI nhỏ gọn có ít cổng rồi phải gắn thêm mô-đun I/O rời. Cách bộ điều khiển đèn làm việc được trình bày trong bài ứng dụng PLC công nghiệp để điều khiển đèn giao thông.
Lớp 3: chọn máy edge AI, hai hướng đi khác nhau
Có hai kiểu máy tính thường đặt trong tủ nút giao. Chúng khác nhau không chỉ ở sức mạnh AI mà ở dải nhiệt, số cổng mạng và số cổng I/O.

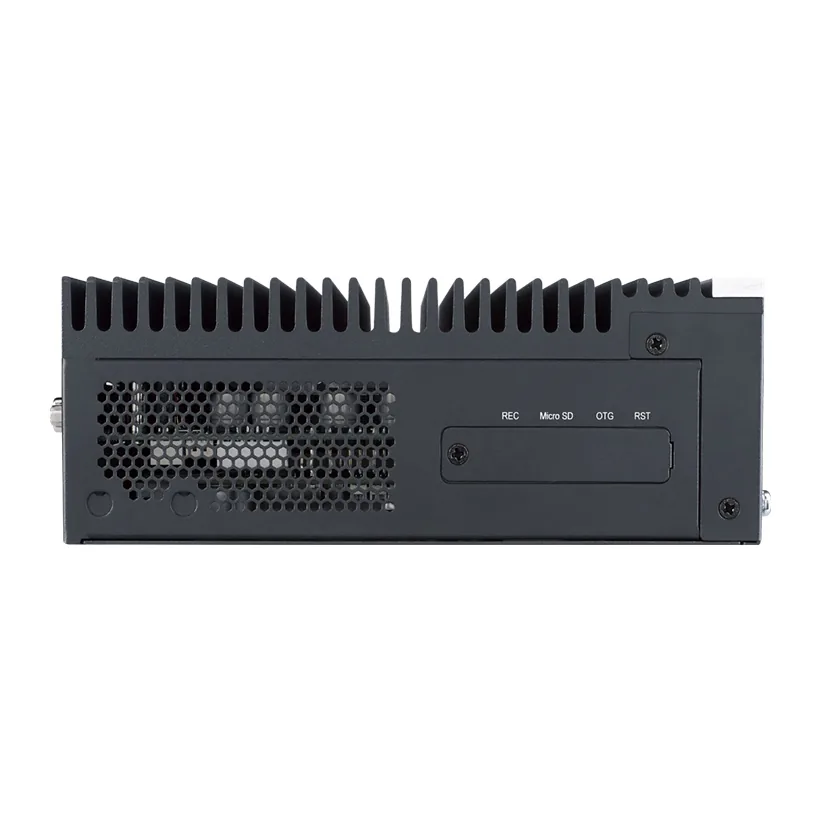

Hướng 1: máy nhúng GPU (NVIDIA Jetson), ví dụ Advantech MIC-713-ON
Datasheet Advantech ghi MIC-713-ON dùng mô-đun NVIDIA Jetson Orin Nano, đạt tới 67 TOPS ở chế độ Super (JetPack 6.2 trở lên), bản 8 GB có GPU 1024 nhân với 32 Tensor Core. Về cổng: 2 cổng Gigabit Ethernet, 6 USB 3.2 Gen 2, 4 kênh DI và 4 kênh DO, 1 CAN FD, hai khe SIM nano cho mạng di động, nguồn vào 9–36 VDC.
Điểm cần đọc kỹ là dòng nhiệt độ: −10 đến 60 °C với luồng gió 0,7 m/s, và chỉ −10 đến 50 °C khi chạy chế độ MAXN_SUPER; MAXN_SUPER là chế độ đạt 67 TOPS. Máy cần có gió thổi qua, nên tủ phải có quạt hoặc điều hoà. Hãng còn ghi chú nhiệt độ tối đa có thể phải hạ thêm khi lắp mô-đun LTE.
Kiểu máy này hợp với tủ có điều hoà, ít camera mỗi máy, và cần mô hình AI nặng (phân loại phương tiện, phát hiện không đội mũ bảo hiểm, đi sai làn).

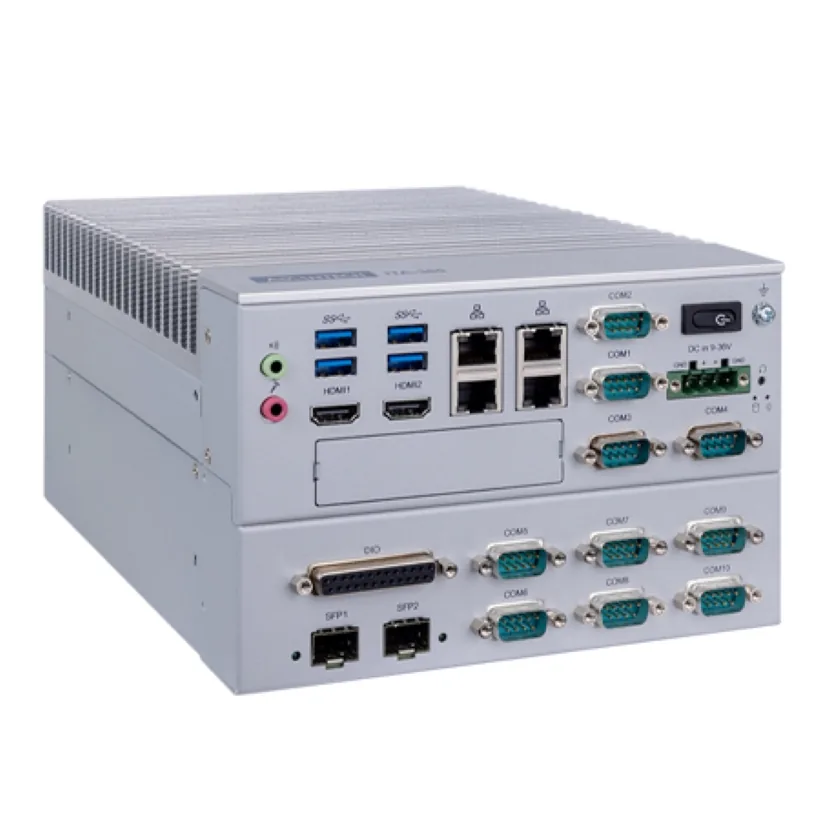

Hướng 2: máy x86 chuyên cho giao thông, ví dụ Advantech ITA-360E
ITA-360E thuộc dòng máy Advantech thiết kế riêng cho hệ thống giao thông. Theo datasheet, máy dùng CPU Intel Core thế hệ 12/13 (i3 tới i9), tối đa 64 GB DDR4, 4 cổng LAN 2.5 Gbps cùng 2 cổng SFP cho cáp quang, 10 cổng COM (8 cổng RS-232/422/485), 24 bit DIO, 2 khay ổ 2,5", nguồn 9–36 VDC. Dải nhiệt độ: −25 đến 60 °C với CPU 35 W, và −25 đến 50 °C với CPU 60/65 W, đều ghi kèm điều kiện dùng SSD công nghiệp và gió 0,7 m/s.
Máy này không có GPU rời, nên phần AI chạy trên CPU và đồ hoạ tích hợp, hoặc giao bớt cho camera có bộ xử lý AI riêng (như Q1800-LE có DLPU, bộ xử lý học sâu, trên chip ARTPEC-8). Bù lại, số cổng của nó khớp với nút giao: 4 cổng LAN cho 4 camera, 2 cổng SFP nối cáp quang về trung tâm, DIO đọc pha đèn, COM đọc bộ điều khiển đèn hoặc cảm biến radar.
So sánh nhanh
| Tiêu chí | MIC-713-ON (Jetson Orin Nano) | ITA-360E (Intel Core) |
|---|---|---|
| Sức mạnh AI | Tới 67 TOPS (chế độ Super) | Chạy trên CPU/iGPU, không có GPU rời |
| Nhiệt độ hoạt động | −10 ~ 60 °C (−10 ~ 50 °C ở MAXN_SUPER), gió 0,7 m/s | −25 ~ 60 °C với CPU 35 W, gió 0,7 m/s |
| Cổng mạng | 2 × GbE | 4 × 2.5 GbE + 2 × SFP |
| Đọc pha đèn | 4 DI / 4 DO | DIO 24 bit, 10 COM |
| Nguồn | 9 ~ 36 VDC | 9 ~ 36 VDC |
| Hợp với | Tủ có điều hoà, mô hình AI nặng, ít camera | Tủ thông gió, nhiều camera, cần nhiều I/O và cáp quang |
Không có máy nào "tốt hơn" tuyệt đối. Nút giao có tủ điều hoà và cần phát hiện nhiều loại lỗi thì Jetson hợp lý. Nút giao chỉ có tủ thông gió, 4 hướng, 12 camera, cần đọc pha đèn từ tủ điều khiển thì máy kiểu ITA-360E an toàn hơn, AI nặng giao cho camera có sẵn bộ xử lý hoặc máy chủ trung tâm.
Tủ điện ven đường: nơi hệ thống thật sự hỏng
Mọi dải nhiệt ghi trong datasheet là nhiệt độ không khí quanh máy, trong tủ, chứ không phải nhiệt độ ngoài trời. Tủ kim loại phơi nắng trưa có nhiệt độ bên trong cao hơn ngoài trời. Ba việc cần tính trước khi chọn máy:
- Đo hoặc ước nhiệt độ trong tủ vào giờ nắng nhất, rồi so với cận trên của dải nhiệt. MIC-713-ON chạy chế độ Super chỉ chịu tới 50 °C: tủ không điều hoà ở miền Nam rất dễ vượt mức này.
- Tính công suất nguồn. Mỗi camera như Q1800-LE lấy tới 25,5 W qua PoE khi bật hồng ngoại và sưởi. Bốn camera đã là khoảng 100 W chỉ riêng camera (phép tính của chúng tôi), chưa kể máy tính, switch, bộ chuyển đổi quang. Cả hai máy Advantech trên đều không cấp PoE mặc định (MIC-713-ON chỉ có PoE theo đặt hàng riêng), nên tủ cần thêm switch PoE công nghiệp có dải nhiệt tương đương. Xem thêm bài switch công nghiệp là gì.
- Nguồn DC dải rộng. Cả hai máy nhận 9–36 VDC, chịu được sụt áp khi bộ nguồn trong tủ yếu đi hoặc khi chuyển sang ắc quy dự phòng.
Đồng bộ thời gian và chuỗi bằng chứng
Hồ sơ một lỗi vượt đèn đỏ thường gồm ảnh toàn cảnh có đèn đỏ, ảnh biển số rõ, đoạn video ngắn và thời điểm. Nếu đồng hồ camera lệch với đồng hồ máy edge vài trăm mili giây, khung hình "đèn đỏ" và khung hình "xe cán vạch" không còn khớp nhau. Theo tính toán ở trên, xe 60 km/h đi được khoảng 1,7 m trong 100 ms, đủ để biến một xe dừng đúng vạch thành xe vi phạm.
Vì vậy mọi thiết bị trong tủ phải lấy giờ từ cùng một nguồn. Q1800-LE hỗ trợ NTP và NTS (NTP có xác thực) theo datasheet. Máy edge nên chạy máy chủ thời gian nội bộ, lấy giờ chuẩn từ trung tâm hoặc GNSS, rồi phát cho camera. Hồ sơ vi phạm nên được máy edge đóng dấu thời gian và mã kiểm tra ngay khi tạo, trước khi gửi đi.
Đường truyền: gửi gì về trung tâm
Gửi toàn bộ video của 12 camera về trung tâm tốn băng thông và không cần thiết. Cách làm phổ biến là máy edge chỉ gửi hồ sơ vi phạm (ảnh, đoạn video vài giây, siêu dữ liệu) và số liệu đếm xe, còn video đầy đủ lưu tại chỗ trong một khoảng thời gian để tra cứu khi cần. ITA-360E có 2 khay ổ 2,5" và 2 cổng SFP cho cáp quang; MIC-713-ON có khe M.2 2280 NVMe và 2 khe SIM cho mạng di động khi không kéo được cáp quang tới nút giao.
Máy edge cũng phải giữ được hồ sơ khi mất mạng vài giờ rồi gửi bù, nếu không mỗi lần đứt cáp là mất vi phạm của cả khoảng thời gian đó. Các lớp thiết bị ITS khác được trình bày tổng quát trong bài công nghệ ITS là gì.
Danh sách kiểm tra trước khi chốt thiết bị
- Mỗi hướng bao nhiêu làn, bao nhiêu camera LPR, phân tích trên camera hay trên máy edge?
- Pha đèn lấy từ đâu: nhận dạng ảnh hay tiếp điểm/cổng truyền thông từ tủ điều khiển? Máy edge có đủ DI/COM không?
- Nhiệt độ trong tủ giờ nắng nhất là bao nhiêu? Có điều hoà hay chỉ quạt thông gió?
- Tổng công suất PoE của camera, switch PoE có chịu được nhiệt độ tủ không?
- Đồng hồ các thiết bị lấy từ nguồn nào, lệch tối đa bao nhiêu?
- Mất mạng bao lâu thì máy edge vẫn giữ được hồ sơ?
Câu hỏi thường gặp
Có thể dùng camera AI, bỏ máy edge được không?
Được với nút giao đơn giản. Camera như Q1800-LE có bộ xử lý học sâu và đọc biển số một làn ngay trên camera. Nhưng việc ghép pha đèn, ghép ảnh toàn cảnh với ảnh biển số và giữ hồ sơ khi mất mạng vẫn cần một thiết bị trung gian trong tủ.
Máy Jetson 67 TOPS có chạy được ngoài trời không?
Theo datasheet, MIC-713-ON không phải máy ngoài trời, nó phải đặt trong tủ. Ở chế độ hiệu năng cao nhất, giới hạn trên chỉ là 50 °C và cần gió thổi qua. Tủ phải có điều hoà hoặc chạy máy ở chế độ công suất thấp hơn.
