giaothongthongminhCổng bãi xe giờ tan tầm ùn 20 xe vì camera đọc sai biển số xe bẩn, nhân viên phải bấm mở tay; đến mùa mưa thì tủ điều khiển ngoài cổng treo máy hai lần một tuần. Chủ đầu tư mua "bộ bãi xe thông minh" trọn gói thường chỉ hỏi phần mềm có đẹp không, ít ai hỏi camera đọc được ở khoảng cách nào, barrier mở mất bao lâu, và máy tính điều khiển chịu được bao nhiêu độ trong tủ ngoài trời.
Bài viết tách một làn bãi đỗ xe thông minh thành bốn khối — camera nhận diện biển số (LPR/ANPR), đầu đọc thẻ tầm xa, barrier và máy tính điều khiển làn — nêu thông số cần đọc của từng khối và cách ghép. Thông số lấy từ tài liệu chính thức của Nedap, Hikvision và Advantech tại thời điểm viết.
Một làn bãi xe thông minh gồm những gì?
- Camera LPR/ANPR: chụp và nhận diện biển số, căn cứ tính phí và đối chiếu xe đăng ký.
- Đầu đọc thẻ tầm xa (UHF RFID): cho xe tháng, xe nội bộ đi qua không dừng; camera vẫn chụp để đối chiếu.
- Barrier và cảm biến phát hiện xe (vòng từ hoặc radar): chặn, mở, chống hạ cần xuống xe.
- Máy tính điều khiển làn: nhận kết quả từ camera và đầu đọc, tra danh sách, ra lệnh cho barrier, ghi giao dịch, đồng bộ máy chủ.
- Phụ trợ: đèn báo, màn hình hướng dẫn, intercom, nguồn dự phòng, tủ ngoài trời.
Bãi nhỏ có thể gộp: camera tự tra danh sách và đóng mở barrier qua rơ-le, không cần máy tính riêng. Bãi lớn, nhiều làn, có thu phí thì luôn cần máy tính làn để ghi giao dịch và chạy tiếp khi mất mạng.
Camera nhận diện biển số: đọc thông số nào trước
Camera LPR cho bãi xe là một máy tính nhỏ có ống kính: nhận diện chạy ngay trong camera, kết quả gửi ra dưới dạng chuỗi biển số qua mạng, Wiegand hoặc RS-485. Hai ví dụ có tài liệu đầy đủ:
| Thông số | Nedap ANPR Lumo | Hikvision DS-TCG406-E(S) |
|---|---|---|
| Cảm biến | CMOS 1/1.8", 1280 x 1024 | CMOS 1/1.8", 2688 x 1520 (4 MP) |
| Ống kính | 12 mm cố định | 2,8–12 mm hoặc 8–32 mm, zoom động cơ |
| Khoảng cách đọc biển | 2–10 m, rộng tới 3,5 m | 10 m (2,8–12 mm) hoặc 20 m (8–32 mm) |
| Tốc độ xe | Tới 130 km/h tự do, 250 km/h có trigger | Không nêu trong datasheet |
| Chiếu sáng | Hồng ngoại 850 nm | 4 LED trắng ấm 3000 K và hồng ngoại 850 nm |
| Ngõ ra điều khiển barrier | 2 rơ-le, 2 ngõ vào cách ly | 2 kênh rơ-le, 3 ngõ vào báo động, 1 ngõ ra |
| Giao tiếp | Ethernet TCP/UDP/HTTP, RS-485, Wiegand 26/64, OSDP v2, REST API | Ethernet, RS-485, RS-232, Wiegand 26/34/72 bit, ISAPI, ONVIF |
| Danh sách trong camera | Tới 100.000 biển, có lịch theo giờ | Tới 100.000 biển cho phép/cấm, tự mở barrier khi mất kết nối |
| Nguồn | 24 VDC hoặc PoE/PoE+, 8 W | 12–24 VDC hoặc PoE 802.3af, 10 W |
| Kín bụi nước, va đập | IP65 | IP67, IK10 |
| Nhiệt độ làm việc | -20 đến +55 °C | -30 đến +70 °C |
| Kích thước, khối lượng | 221 x 131 x 126 mm, 2,5 kg | 415 x 145 x 145 mm, 3,25 kg |
Ba điều rút ra từ bảng: (1) khoảng cách đọc quyết định vị trí trụ camera — 2–10 m là camera đặt sát barrier, 20 m là đặt xa để xe xếp hàng đã đọc xong; (2) camera nào cũng cần đèn riêng, đèn hồng ngoại đọc biển phản quang ban đêm mà không chói tài xế; (3) rơ-le và danh sách trong camera cho phép làn vẫn mở cho xe đăng ký khi máy tính làn hoặc mạng gặp sự cố. Hikvision nêu tỷ lệ nhận diện ≥ 98,5 % trong điều kiện lắp khuyến nghị — nghĩa là 1–2 xe trên 100 vẫn cần xử lý tay, nên đầu đọc thẻ cho xe thường xuyên và intercom cho khách vãng lai vẫn phải có.
Đầu đọc thẻ tầm xa: cho xe không dừng

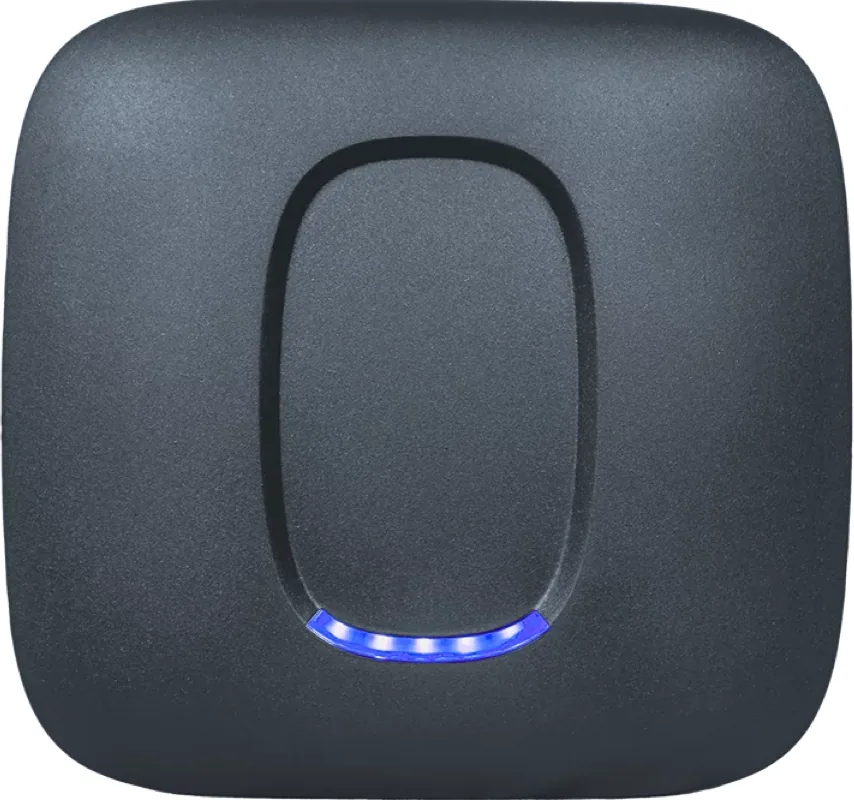

Xe tháng, xe nội bộ, xe cấp cứu cần qua cổng không dừng và không phụ thuộc biển số sạch hay bẩn. Đầu đọc UHF thụ động như Nedap uPASS Go đọc thẻ dán kính lái ở khoảng cách tới 10 m theo trang sản phẩm, theo chuẩn EPC Gen2 và đọc được thẻ Gen2 V2, ăng-ten phân cực tròn để không phụ thuộc hướng thẻ, ra lệnh qua Wiegand, OSDP v2 có kênh bảo mật hoặc TCP/IP. Cách ghép phổ biến: đầu đọc gửi mã thẻ, camera gửi biển số, máy tính làn đối chiếu cặp thẻ–biển đã đăng ký rồi mới mở barrier — chống mượn thẻ. Về nguyên lý chung, bài công nghệ ITS là gì trên site này có phần giới thiệu.
Barrier và cảm biến xe: những con số dễ bỏ qua
Barrier là thiết bị cơ khí duy nhất trong làn và là thứ hỏng đầu tiên nếu chọn sai. Khi đọc catalogue barrier cần bốn con số: chiều dài cần theo bề rộng làn; thời gian mở (dưới 1 giây cho làn xe máy đông, vài giây cho làn ô tô); số chu kỳ mở/đóng mỗi ngày động cơ chịu được; nhiệt độ và cấp IP của tủ động cơ ngoài trời. Cần thêm hai tính năng an toàn: vòng từ hoặc radar dưới cần để không hạ cần khi xe còn ở dưới, và chế độ giữ mở khi xe nối đuôi — camera Hikvision DS-TCG406 có sẵn logic này và khoá cần cho xe dài.
Barrier nhận lệnh qua tiếp điểm khô: đây là lý do camera và máy tính làn đều cần rơ-le hoặc GPIO. Với làn có cả camera lẫn đầu đọc thẻ, nên để máy tính làn là nơi duy nhất ra lệnh mở, tránh hai thiết bị cùng giật rơ-le. Cách dùng PLC cho tín hiệu cơ khí kiểu này được bàn trong bài ứng dụng PLC công nghiệp điều khiển đèn giao thông.
Máy tính điều khiển làn: chỗ yếu tố "công nghiệp" quyết định

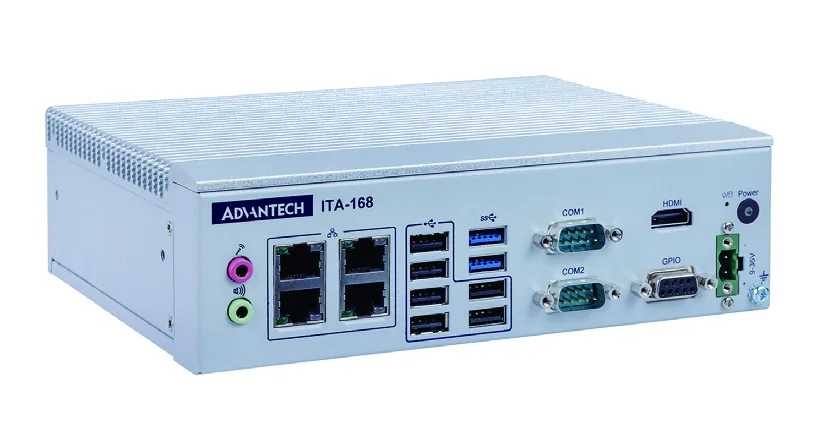

Máy tính làn đặt trong tủ ngoài trời hoặc cabin bảo vệ: mùa hè trong tủ kín có thể trên 55 °C, mùa mưa ẩm cao, nguồn hay sụt áp khi barrier và điều hoà cùng khởi động. Máy tính văn phòng đặt vào đây thường treo hoặc hỏng ổ cứng trong năm đầu. Advantech xếp ITA-168 vào nhóm bộ điều khiển tự phục vụ cho "máy cổng tự động, máy bán vé, hệ thống thu phí tự động"; theo datasheet của hãng:
- CPU Intel Celeron J6412 4 nhân 2,0 GHz, TDP 10 W, không quạt; RAM 8 GB hàn sẵn, thêm khe SO-DIMM tới 32 GB.
- 4 cổng LAN 2,5 GbE — đủ cho camera, đầu đọc, mạng nội bộ và mạng máy chủ tách riêng.
- 6 cổng COM (2 cổng RS-232/422/485, 4 cổng RS-232) cho đầu đọc, màn LED, máy in vé; 8 ngõ GPIO nối barrier, vòng từ, đèn báo.
- 6 USB 2.0, 2 USB 3.0, HDMI 4K; khe mSATA và ổ 2,5"; 2 khe Mini PCIe cho 4G/Wi-Fi.
- Nguồn 9–36 VDC; nhiệt độ làm việc -25 đến 60 °C; watchdog tự khởi động lại khi phần mềm treo; 200 x 60 x 150 mm.
Ba thông số nên đặt lên đầu khi so sánh máy tính làn: dải nhiệt (ít nhất tới 60 °C), dải nguồn DC rộng (chạy được từ nguồn dự phòng 12/24 V) và watchdog. GPIO và COM có sẵn giúp bỏ bộ chuyển đổi rời — mỗi bộ chuyển đổi là một điểm hỏng thêm trong tủ. Bài hệ thống giao thông thông minh với thiết bị máy tính Advantech trên site này giới thiệu thêm các dòng ITA. Khi ghép bốn khối, nên đặt camera theo khoảng cách đọc của model và thử ban đêm, lúc nắng ngược trước khi đổ móng trụ; đặt máy tính làn trong tủ thông gió có nguồn DC dự phòng; chạy thử hai tuần ghi tỷ lệ đọc sai theo giờ — đa số lỗi lộ ra lúc 17–19 giờ và ngày mưa.
Câu hỏi thường gặp về thiết bị bãi đỗ xe thông minh
Bãi nhỏ 50 xe có cần máy tính làn không?
Không bắt buộc. Camera như ANPR Lumo hay DS-TCG406 chứa tới 100.000 biển trong danh sách và có rơ-le mở barrier trực tiếp, đủ cho bãi nội bộ không thu phí. Khi có thu phí, nhiều làn hoặc cần báo cáo, máy tính làn là nơi ghi giao dịch và chạy tiếp khi mất mạng.
Vì sao camera đọc đúng ban ngày nhưng sai lúc chiều?
Thường do nắng ngược chiếu thẳng vào ống kính hoặc bóng đổ nửa biển. Cần đổi vị trí hoặc góc trụ, dùng camera có dải động rộng (Hikvision nêu WDR 140 dB) và thử trước khi cố định trụ. Phần mềm không sửa được ảnh cháy sáng.
Máy tính làn khác máy tính văn phòng ở điểm nào?
Nhiệt độ làm việc tới 60 °C thay vì 35 °C, nguồn DC 9–36 V thay vì 220 V qua bộ nguồn ATX, không quạt nên không hút bụi, có COM và GPIO nối thẳng barrier và đầu đọc, có watchdog. Giá cao hơn nhưng số lần ra tủ sửa ít hơn nhiều.
IPC247 hỗ trợ gì cho đơn vị lắp bãi đỗ xe?
IPC247 cung cấp máy tính công nghiệp cho làn và máy chủ bãi xe, camera nhận diện biển số, đầu đọc thẻ tầm xa và thiết bị mạng công nghiệp cho tủ ngoài trời. Đội kỹ thuật tư vấn cấu hình máy tính làn theo nhiệt độ tủ, nguồn dự phòng và số cổng cần nối, cho mượn máy chạy thử với phần mềm quản lý bãi của đơn vị tích hợp, và hỗ trợ kỹ thuật khi ghép camera, đầu đọc và barrier qua rơ-le, RS-485 hay Wiegand.
